Расположение твердых тел

В дереве конструирования FeatureManager можно располагать твердые тела и осуществлять управление ими несколькими способами.

  • Сгруппировать тела в папки в папке Solid Bodies (Твердые тела) .
  • Выбрать команды для применения ко всем телам в папке.
  • Отобразить список элементов, которые принадлежат каждому телу.

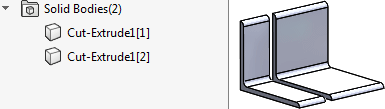

Число твердых тел в документе детали отображается в круглых скобках рядом с разделом "Твердые тела". Если из одного элемента создается несколько твердых тел, в квадратных скобках после каждого экземпляра в разделе "Твердые тела" указывается его номер. Например, следующая деталь содержит два твердых тела, созданных с вытянутой вырезом:

Можно включать и выключать отображение тел. Кроме того, в графической области можно выбрать скрытые тела, которые требуется отобразить.

Группирование тел по папкам

Чтобы сгруппировать тела в папки:

  1. Разверните Solid Bodies в дереве конструирования FeatureManager.
  2. Нажмите правой кнопкой мыши на имя твердого тела, выберите Добавить в новую папку и укажите имя папки.
    Выбранное твердое тело будет отображаться в новой папке. Можно перетащить другие тела в эту же папку, а также создать новые папки и подпапки.

Применение команд ко всем телам в папке

Чтобы применить команды ко всем телам в папке:

  1. Нажмите правой кнопкой мыши на папку.
  2. Выберите команду, например, Скрыть твердое тело, Удалить тело, Внешний вид и т.д.
    Команда будет применена ко всем телам в папке.

Перечисление элементов, принадлежащих каждому твердому телу

Чтобы отобразить список элементов, которые принадлежат каждому твердому телу:

  1. Правой кнопкой мыши щелкните Solid Bodies в дереве конструирования FeatureManager.
  2. Выберите Отобразить журнал элементов.
  3. Разверните твердое тело для просмотра его элементов.
  4. Чтобы скрыть журнал элементов, правой кнопкой мыши щелкните Solid Bodies и отключите Отобразить журнал элементов.
