Создание изгибов на выносных линиях

Чтобы создать изгиб на линии, нажмите правой кнопкой мыши выносные линии линейного размера и выберите Параметры отображения > Изгиб.

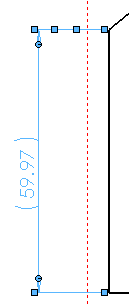

Выносная линия размера после выбора параметра Изгиб Выносная линия размера после перетаскивания точки изгиба
Чтобы удалить изгиб на выносной линии размера, нажмите правой кнопкой мыши линию и отмените выбор параметров Параметры отображения > Изгиб.

Создание изгибов на выносных линиях размеров

Чтобы создать изгиб на выносных линиях линейного размера, нажмите правой кнопкой мыши и выберите Параметры отображения > Изгиб.

Чтобы создать изгиб на выносной линии размера, выполните следующие действия.

  1. Нажмите правой кнопкой мыши выносную линию размера и выберите Параметры отображения > Изгиб .
  2. Для создания сгиба на выносной линии размера перетащите точку по горизонтали или вертикали.
    Чтобы удалить изгиб на выносной линии размера, нажмите правой кнопкой мыши линию и отмените выбор параметров Параметры отображения > Изгиб.

Несколько изгибов в размерах и условных обозначениях

Можно применить несколько изгибов к существующим выноскам для размеров и условных обозначений, нажав кнопку Несколько изогнутых линий указателей leader_jog.png на вкладке Выноски окна РазмерPropertyManager.

Кроме того, изгибы можно добавить после размещения размера или условного обозначения, нажав правой кнопкой мыши и выбрав параметр Добавить точку изгиба. Для создания изгиба перетаскивайте вставленную точку изгиба.

Можно добавлять выноски с несколькими изгибами для условных обозначений отверстий и типов размеров, перечисленных ниже.
  • Диаметр
  • Радиальный
  • Фаска
