Папка «Освещение»

В папке Освещение в DisplayManager содержится информация об используемом в текущей модели освещении.

Чтобы открыть папку, выполните следующие действия.

В DisplayManager нажмите Просмотр сцены, освещения и камер и разверните папку Освещение .

Если используется дополнение PhotoView 360, папка Источники света переименовывается в Источники света SOLIDWORKS и появляется дополнительная папка Источники света PhotoView 360 . Хотя направленные, точечные источники света, луч света и солнечный свет появляются в обеих папках, лучшим способом освещения модели в PhotoView 360 является использование основного освещения в PhotoView 360.

Индикаторы освещения

Имеются отдельные системы управления освещением в SOLIDWORKS и PhotoView 360.

SOLIDWORKS

По умолчанию в SOLIDWORKS точечное, лучевое и направленное освещение включено.

Освещение сцен невозможно в RealView, поэтому часто необходимо задавать освещение моделей вручную.

PhotoView 360

По умолчанию отдельные источники света отключены.

Освещение в PhotoView 360 берется из основного освещения PhotoView 360 (среда сцены) Среда сцены — это изображение HDR (расширенный динамический диапазон), которое сферически окружает сцену, создавая реалистичные освещение и отражения. Без освещения имеется возможность воспользоваться реалистичным освещением, присутствующим в сценах, что обычно достаточно для отрисовки. Дополнительное освещение в PhotoView360 обычно требуется только для освещения закрытого пространства в модели.

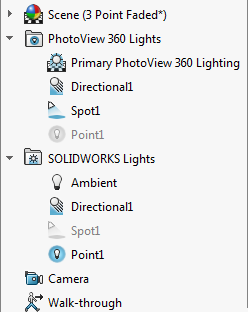

Пиктограммы для конкретных элементов освещения на данном изображении на панели Источники света, камеры и сцены DisplayManager означают следующее:

Контекстное меню папки «Освещение»

Нажмите правой кнопкой мыши папку Источники света или Источники света SOLIDWORKS в DisplayManager для просмотра параметров, описанных в данном разделе.

Для просмотра этих параметров в папке Источники света PhotoView 360 нажмите правой кнопкой мыши на первый источник света ниже папки Основное освещение PhotoView 360.

Tool_ViewLights_View.png Просмотр света Переключение отображения освещения в графической области.
  Отредактировать все источники света Открытие окон PropertyManager для всех источников освещения, выбранных для текущей модели. Для перехода между окнами PropertyManager используйте кнопки Назад back.png и Далее .
  Добавить направленный источник света

Добавить точечный источник света

Добавить луч света

Добавить солнечный свет (только с помощью PhotoView 360)

 Добавление направленного, точечного и лучевого освещения и открытие окон PropertyManager соответствующего типа.

Если у вас установлена программа PhotoView 360, которая включена в установку SOLIDWORKS Professional и SOLIDWORKS Premium, можно также добавить один экземпляр солнечного света, который берет в расчет расположение, время, дату и атмосферные условия.
  Свернуть элемент Сворачивание всех подузлов этого элемента.
  Свернуть все Сворачивание всех узлов на панели Сцены, освещение и камеры.
  Развернуть все Разворачивание всех узлов на панели Сцены, освещение и камеры.

Контекстное меню элементов «Точечный источник света», «Направленный источник света» или «Луч света»

При щелчке правой кнопкой мыши на элементах «Точечный источник света», «Направленный источник света» или «Луч света» в окне DisplayManager отобразятся следующие дополнительные параметры:

  Включено в SOLIDWORKS

Выключено в SOLIDWORKS

Включение или выключение источников света в SOLIDWORKS.
  Включено в PhotoView 360

Выключено в PhotoView 360

Включение и выключение источников света в PhotoView 360.
  Редактировать тип источник света Открытие окна PropertyManager для освещения.
Удалить Удаление освещения из модели.
