Отображение значений кривизны поверхности

Инструмент Значения кривизны поверхности показывают значения кривизны в разных местоположениях на поверхности модели.

Чтобы отобразить значения кривизны поверхности, выполните указанные ниже действия.

  1. Выберите Вид > Отображение > Значения кривизны поверхности или нажмите Значения кривизны поверхности (панель инструментов «Вид»).
  2. Чтобы отобразить значения кривизны поверхности для конкретных граней, выполните указанные ниже действия.
    1. В разделе Отображение выберите Постоянный.
    2. В окне Значения кривизны поверхности PropertyManager в разделе Грани выберите одну или несколько искривленных граней модели для анализа.
    3. В разделе Отображение кривизны нажмите Предв. просмотр сетки и Обозначения кривизны.
    4. В разделе Отображение кривизны выберите Обозначения кривизны.

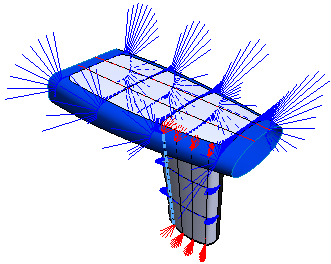

    Обозначения отображаются в графической области, указывая кривизну смежных граней.

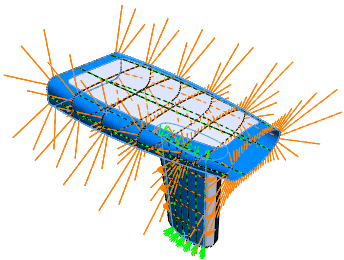

  3. Чтобы изменить отображение значений обозначений, увеличьте или уменьшите значение параметров Плотность сетки, Масштаб (длина обозначения) и Плотность (частота обозначений).
    Также можно изменить цвет для каждого направления.
  4. Чтобы отобразить данные о кривизне для конкретных точек в графической области, выполните указанные ниже действия.
    1. В разделе Отображение выберите Динамический.
    2. В разделе Отображение кривизны задайте параметры Масштаб и Плотность.
    3. Наведите указатель мыши на модель в графической области.

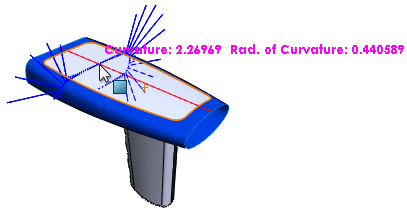

    Значения кривизны поверхности и данные о кривизне появляются в выбранных местах графической области.
