Определение граней, для которых необходима опора

Вкладка Предв. просмотр в Print3D PropertyManager позволяет запускать анализ предварительного просмотра, чтобы идентифицировать грани, которые требуют поддержки в режиме печати 3D.

Принтеры имеют разные правила для углов граней, которым необходима поддержка. Часто, если угол грани простирается более чем на 45º относительно печати, необходимо обеспечить опору грани с использованием геометрии опоры во время печати 3D.

Для идентификации граней, которым необходимы опоры:

  1. Выберите Файл > Print3D.
  2. На вкладке PropertyManager Предв. просмотр в разделе Создать анализ выберите Показывать грани, которые требуют опоры.
  3. Установите угол от вертикали, чтобы определить пороговые значения опоры.
    Это угол, выше которого необходимо добавить опоры, чтобы предотвратить модель от разрушения во время печати.
  4. Чтобы определить цвет граней, которые нуждаются или не нуждаются в опоре:
    1. Для выбора функции Цвет опорной грани выберите Редактировать цвет.
      Выберите используемый цвет и щелкните OK.
    2. Для функции Опора не требуется щелкните Редактировать цвет.
      Выберите используемый цвет и щелкните OK.

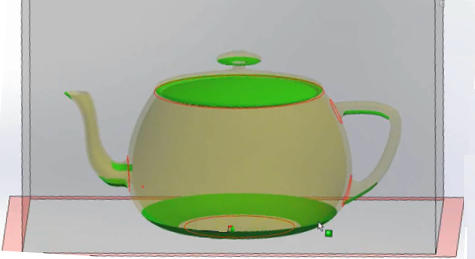

    Выбранные цвета отражены в модели.

  5. Щелкните функцию Показывать как прозрачные, чтобы сделать ту геометрию, которую не нужно поддерживать, прозрачной. Это позволяет легко увидеть области, которые нуждаются в поддержке.
  6. Нажмите .
