Включение примечаний и размеров в окончательную отрисовку

Можно включить размеры и примечания в окончательную отрисовку PhotoView 360, если они в данный момент отображены на детали или сборке.

По отношению к изображению в графической области SOLIDWORKS окончательно отрисованные размеры и примечания обладают следующими свойствами:

  • Пропорционально одинаковы.
  • Находятся в одинаковом взаимном расположении.
  • Отображают одинаковый текст, символы и выноски.

Включение примечаний и размеров в окончательную отрисовку:

  1. Выполните одно из действий ниже.
    • Нажмите PhotoView 360 > Запланировать отрисовку.

      В диалоговом окне Запланировать отрисовку выберите Отрисовка видимых примечаний и размеров.

      Для создания дополнительного файла .png, который содержит только примечания и размеры, выберите Сохранить примечания к отдельному изображению.

    • Нажмите PhotoView 360 > Окончательная отрисовка.

      Отобразится диалоговое окно с параметрами для примечаний и размеров.

      Выберите Включить размеры и примечания в окончательную отрисовку, чтобы пропустить диалоговое окно Окончательная отрисовка и сразу сохранить изображение предварительного просмотра, используя диалоговое окно Сохранение изображения.

      Выберите Отрисовать без размеров и или примечаний, чтобы открыть диалоговое окно Окончательная отрисовка и выполнить всестороннюю настройку отрисовки перед сохранением изображения. Размеры и примечания, отображаемые в графической области, не отрисовываются.

    При выборе отрисовки примечаний и размеров индикатор выполнения Отрисовка примечаний показывает, что информация о модели передается в PhotoView 360.
  2. После завершения отрисовки нажмите кнопку OK.

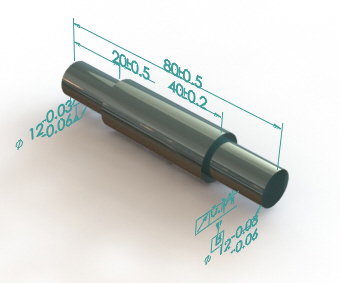

    Отрисованное изображение включает в себя примечания и размеры.
