Добавление сопряжений из контекстной панели инструментов "Краткие сопряжения"

Контекстную панель инструментов "Краткие сопряжения" можно использовать для добавления некоторых типов сопряжений в сборке, не открывая окна PropertyManager Сопряжение.

Для активации функции "Краткие сопряжения" нажмите Инструменты > Настройка. На вкладке Панели инструментов в разделе Настройки контекстной панели выберите Показать краткие сопряжения.

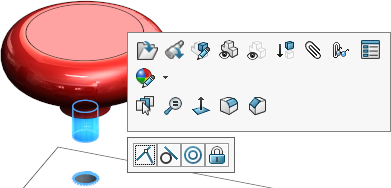

Контекстная панель инструментов "Краткие сопряжения" появляется при нажатииCtrl и выборе сопрягаемых элементов.
  • Для геометрии модели (грани, кромки или вершины) выберите элементы в графической области.
  • Для справочной геометрии (плоскости, оси и точки) элементы можно выбрать в графической области или в дереве конструирования FeatureManager.
К поддерживаемым типам сопряжений относятся все стандартные сопряжения, а также некоторые дополнительные сопряжения (Профиль к центру, Симметричность и Ширина) и механические сопряжения (Кулачок и Прорезь).

На контекстной панели инструментов "Краткие сопряжения" доступны только те сопряжения, которые подходят для выбранных элементов.


Чтобы использовать контекстную панель инструментов "Краткие сопряжения" для добавления сопряжения:

  1. В сборке нажмите клавишу Ctrl + и выберите объекты для сопряжений.
    Сопряжение по умолчанию будет выделено в контекстной панели инструментов.
  2. Выберите сопряжение.
    Для некоторых сопряжений, например "Расстояние", "Угол" и "Профиль к центру", панель инструментов разворачивается. Укажите спецификацию сопряжения (например, расстояние) и нажмите .
    Сопряжение будет применено.
