Referencias de biblioteca

Lista las referencias que es necesario especificar al insertar esta operación.

Cuando se define una carga o una sujeción y se agrega a la biblioteca, el software crea al menos un elemento en la carpeta Referencias de biblioteca. La carpeta Referencias de biblioteca lista todas las selecciones relacionadas con la definición de una operación de biblioteca de carga, sujeción o conexión.

Por ejemplo, al definir una carga, sujeción o conexión, selecciona una entidad de carga/sujeción/conexión, una geometría de referencia para definir la dirección (si corresponde) y proporciona valores numéricos para dicha carga, sujeción o conexión. Al agregar la operación a la biblioteca, el software crea un elemento en la carpeta Referencias de biblioteca para cada selección que realizó al definir la operación. Los elementos que corresponden a los valores de la operación se crean en la carpeta Valores de biblioteca tal como se describe en la sección siguiente.

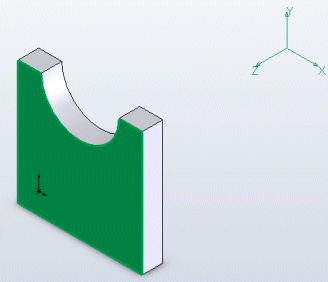

Considere el siguiente documento de pieza de biblioteca.

Restricción-1 (Restraint-1) está definida en la cara resaltada de manera tal que ésta no se puede mover en ninguna dirección (es decir, restricción fija)

Cuando Restricción-1 (Restraint-1) se agrega a la biblioteca, aparece como:

Fuerza-1 (Force-1) está definida en la cara curva de manera tal que sus componentes radiales y axiales (utilizando Eje1 [Axis1] como referencia) poseen valores distintos de cero.

Cuando Fuerza-1 (Force-1) se agrega a la biblioteca, aparece como:

CargasRemotas-1 está definida en la cara resaltada utilizando Sistema de coordenadas1 como referencia.

Cuando CargasRemotas-1 (RemoteLoads-1) se agrega a la biblioteca, aparece como:

Cambiar el nombre de una referencia

Para cambiar el nombre de una referencia:

  1. En el gestor de Simulation, seleccione la referencia deseada en la carpeta Referencias de biblioteca.
  2. Haga clic, espere y vuelva a hacer clic en el nombre de la referencia.
  3. Escriba el nombre nuevo.
