Visualización de peines de curvatura de superficie

La herramienta Peines de curvatura de la superficie muestra peines de curvatura en varias ubicaciones de la superficie del modelo.

1. Haga clic en Ver > Visualización > Peines de curvatura de la superficie o haga clic en Peines de curvatura de la superficie (barra de herramientas Ver).
2. Para visualizar peines de curvatura de superficie para caras específicas:
   1. En Visualización, haga clic en Persistente.
   2. En el PropertyManager Peines de curvatura de la superficie, para Caras, seleccione una o más caras curvas del modelo para el análisis.
   3. En Visualización de curvatura, haga clic en Vista preliminar de malla y Peines de curvatura.
   4. En Visualización de curvatura, haga clic en Peines de curvatura.

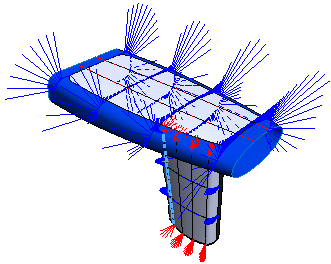

   Los peines aparecen en la zona de gráficos e indican la curvatura a través de las caras adyacentes.



3. Para modificar la visualización de peines, aumente o disminuya el valor de las opciones Densidad de malla, Escala (longitud de peine) y Densidad (frecuencia de peine).
   También puede modificar el color para cada dirección.

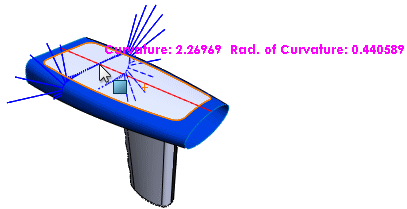

4. Para visualizar datos de curvatura para puntos específicos en la zona de gráficos:
   1. En Visualización, seleccione Dinámico.
   2. En Visualización de curvatura, establezca la escala y la densidad.
   3. Mueva el ratón sobre el modelo en la zona de gráficos.
   Los peines de curvatura de superficie y los datos de curvatura aparecen en las ubicaciones que seleccione en la zona de gráficos.
