Öneri: Birden fazla BNoktası olan bileşenler yerine tek BNoktası olan bileşenleri kullanın. Kablo demeti ve her bağlantı elemanı pimi arasında tel bulunmasına gerek olmadığı için tek BNoktasına sahip bağlantı elemanı tesisatı kolaylaştırır. Birden fazla BNoktasına sahip olan bağlantı elemanlarının ekstra tele ihtiyaç duyması montajı karmaşık bir hale getirir ve performansı etkiler. Yalnızca tek BNoktalı bağlantı elemanları çalışmadığında, birden fazla BNoktası olan bağlantı elemanlarını kullanın.

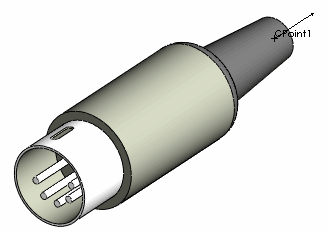

Öneri: Tek BNoktalı bağlantı elemanları için BNoktasını tellerin veya kabloların bağlantı elemanına girdiği ya da elemandan çıktığı yerlere koyun. Örneğin aşağıdaki resimde gösterildiği üzere, gerinim azaltma aygıtının sonuna yerleştirilebilir. Bağlantı noktası, bağlantı elemanının arka kısmından ötelenebilir.
BNoktasının, BNoktası PropertyManager'ında Ek İç Tel Uzunluğu özelliği vardır. Uzunluk değerini telin bağlantı noktası ve en uzaktaki pimi birbirine bağlayacak kadar uzun olmasını sağlayacak şekilde ayarlayın.
Birden fazla BNoktasına sahip bağlantı elemanları için her pime bir BNoktası ekleyin ve bir BNoktasının hangi pimi temsil ettiğini göstermesi için BNoktası Şematik Pim Kimliği'ni kullanın. Otomatik Tesisat Aracı, tellerin bağlantı elemanı pimine yönlendirilmesi için kullanılabilir.
Öneri: Her bağlantı elemanı için bir bileşen referansı ekleyin. Bir tasarımda birden fazla benzer bağlantı elemanınız varsa her bir örneğe tanımlayıcı ad vermek çok yararlı olabilir. Bağlantı elemanına sağ tıklayın ve Bileşen Özellikleri'ni seçin, daha sonra Bileşen Özellikleri iletişim kutusu içindeki Bileşen Referansı'na benzersiz bir ad girin. Bir Başlangıç/Bitiş Listesi kullanarak tesisat oluşturduğunuzda, bu referanslar otomatik olarak bağlantı elemanlarına eklenir.
