Yarıçap
|
Bir yay veya daire üzerindeki ölçümlendirmenin yarıçapı gösterip göstermeyeceğini belirler.
|
Çap
|
Bir yay veya daire üzerindeki ölçümlendirmenin çapı gösterip göstermeyeceğini belirler.
|
Doğrusal
|
Çap ölçümlendirmesinin doğrusal ölçümlendirme (radyal değil) olarak gösterilmesini belirler.
|
|
|
Doğrusal
|
Radyal
|
|
Küçültülmüş
|
Yarıçap ölçümlendirme çizgisinin küçültülmüş (koparılmış) olup olmayacağını belirler. Bu özellik, bir yarıçapın merkez noktası teknik resmin dışında olduğunda veya başka bir teknik resim görünümüyle karıştığında işe yarar. Bkz. Belge Özellikleri - Çap Ölçümlendirmeleri. Merkez ve bükümleri yeniden konumlandırmak için ölçümlendirme tutamaçlarını kullanın.
Bir çap ölçümlendirmesini sığmadığı bir görünüme taşırsanız küçültülür.

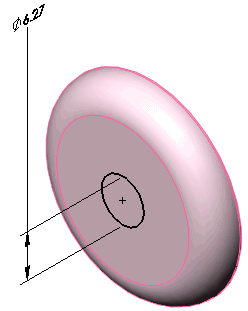

Küçültülmüş bir yarıçapa veya çapa ölçümlendirme yaparsanız ölçümlendirme de bir zikzak olarak görünür.
|
Katı Lider
|
Radyal ölçümlendirmeler için daire boyunca katı bir çizgi gösterilip gösterilmeyeceğini belirler. ANSI standardı ile kullanılmaz.
|
Açık Lider
|
|
Tek Ok / Katı Lider
|
|
|
Tek Ok / Açık Lider
|
|
İki Ok / Katı Lider
|
|
İki Ok / Açık Lider
|
|

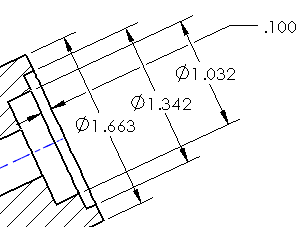

Eksene Dik
|
(Radyal ölçümlendirmesi için Doğrusal
öğesini seçerseniz kullanılabilir)
|
Çoklu Basamak Lideri
|
(Çap, yarıçap ve pah ölçümlendirmeleri ve delik bilgileri için kullanılabilir) Bkz. Ölçümlendirme Liderlerinde Birden Fazla Basamak Ayarlama.
|
Eksene Paralel
|
(Radyal ölçümlendirmesi için Doğrusal
öğesini seçerseniz kullanılabilir)
|
|
Yayın içine ölçümlendir
|
Ölçümlendirme okunun yayın içinde olduğunu belirtir. Bu seçeneği teknik resim standartlarınızı karşılamak için Ok ayarları (İçeride veya Dışarıda) ile birlikte kullanın.
|
|
| İçeri ölçümlendirme AÇIK Dışarı ayarlanan oklar
|
İçeri ölçümlendirme KAPALI Dışarı ayarlanan oklar
|
|
|
Belge ikinci okunu kullan
|
Dışarıda okları olan bir çap ölçümlendirmesinin (doğrusal olarak gösterilmeyen) ikinci ok için belge varsayılan ayarlarını izlemesini belirler.Belge varsayılan ayarlarını belirlemek için aşağıdakilerden birinde İkinci dış oku göster'i seçin:
Belge varsayılanlarını geçersiz kılmak için Belgedeki ikinci oku kullan seçeneğinin işaretini kaldırıp ardından ok gösterimini açıp kapatmak için İkinci dış oku göster'i seçin.
|
|
| İkinci ok AÇIK |
İkinci ok KAPALI |
|
|
Belge büküm uzunluğunu kullan
|
Bükülü lider uzunluğu için
Belge Özellikleri - Ölçümlendirmeler
öğesindeki değeri kullanır. İşareti kaldırıldığında ölçümlendirme büküm lideri uzunluğunu belirleyebilirsiniz. Kutuya bir değer girin. |
|
Eğilen lideri metne uzat
|
Seçilirse, bu seçenek yarıçap, çap, pah ve delik bilgileri büküm liderlerinin omuzlarının uygun metin satırında metin sonu ile eşleştiğiniz ve hizalandığını belirler.-
Yukarı Yasla seçeneğine ayarlanmış sol ve sağ taraftaki liderler, ölçümlendirmedeki metnin üst satırını ortalarlar.
-
Aşağı Yasla seçeneğine ayarlanmış sol ve sağ taraftaki liderler, ölçümlendirmedeki metnin alt satırını ortalarlar.
Bu seçenek temizlenirse, büküm liderlerinin omuzları ölçümlendirme metni sınırlandırma kutusunda durur.
Varsayılan seçenek ayarlamak için 'i tıklayın. Büküm liderleri altında Metne uzat seçeneğini belirleyin.
|
