Bükümleri basitleştir
|
Yassı çoğaltmadaki eğimli kenarları düzleştirir. Bu onay kutusu işaretlenmediğinde, karmaşık kenarlar yassı çoğaltmada kalırlar.
|
|

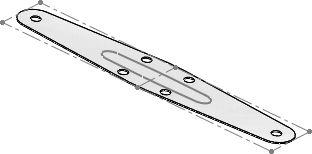

Bükümleri basitleştir seçili |
|
|
Bükümleri basitleştir seçili değil |
|
|
Köşe uygulaması
|
Yassı çoğaltmaya düz kenar uygular. |
|
Bir unsur, birden fazla sac levha gövde oluşturduğunda çoklu yassı çoğaltma oluşturun
|
Bir sac levha parçada ek gövdeler oluşturmak için bir unsuru kullanıyorsanız, her yeni gövde bir sac levha ve yassı çoğaltma unsuru alır. Bu seçenek SOLIDWORKS 2013'ten önceki bir sürümde oluşturulmuş olan parçalar için geçerlidir. Durum bu değilse çok gövdeli bir sac levha parçasındaki her bir gövdenin kendi yassı çoğaltması olur.
|
|
Yassılaştırıldığında form aracı delgilerini göster
|
Form verme aracını ve konumunu bir yassı çoğaltmada gösterir.
|
|
Yassılaştırıldığında form aracı profillerini göster
|
Form verme aracı konum çizimini bir yassı çoğaltmada gösterir.
|
|
Yassılaştırıldığında form aracı merkezlerini göster
|
Form aracının yassı çoğaltmada yer aldığı form verme aracı merkez işaretini gösterir.
|
|
Yassılaştırıldığında sac levha bayrak profillerini göster
|
Bir sac levha parçasını yassılaştırdığınızda bayrak profillerini görüntüler.
|
|
Yassılaştırıldığında sac levha bayrak merkezlerini göster
|
Bir sac levha parçasını yassılaştırdığınızda bayrak merkez işaretlerini görüntüler.
|
