Ağaç Pim Sembolleri

Teknik resimlerdeki deliklere (dairesel kenarlar veya çizili daireler veya yaylar) ağaç pim sembolleri ekleyebilirsiniz. Sembol seçilen deliğin boyutuna uyar.

Sınırlandırmalar:

  • Deliğin bulunduğu yüzün şu anda etkin görünümün düzlemine dik olması gerekir.
  • Sembol çizim objeleriyle tanımlanmadıkça ağaç pim sembollerini Kopyala veya Kes ve Yapıştır işlemleriyle taşıyamazsınız.

Ağaç Pim Sembollerini Otomatik Olarak Ekleme

Delik Sihirbazı ile oluşturulan deliklere ağaç pim sembollerini otomatik olarak ekleyebilirsiniz.

Bir teknik resme otomatik olarak ağaç pim sembolü eklemek için:

  1. Ağaç Pim Sembolü öğesine (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Ağaç Pim Sembolü öğesine tıklayın.
  2. Otomatik Ekle altında, Tüm delikler için öğesini seçin.
  3. Teknik resim görünümleri seçin.
    Teknik resim görünümlerini seçtikçe, ağaç pim sembolleri görünüme eklenir.
  4. PM_OK.gif öğesine tıklayın.
    Eklendikten sonra bir ağaç pim sembolünü ters çevirmek için, sembolü sağ tıklayın ve Sembolü Ters Çevir'i tıklayın.
Bir belge özelliğini, görünüm oluşturulurken tüm ağaç pim sembollerinin otomatik olarak oluşturulacağı şekilde de ayarlayabilirsiniz.
  1. Bir teknik resimde, Araçlar > Seçenekler'i tıklayın.
  2. Belge Özellikleri sekmesinde, Detaylar öğesine tıklayın.
  3. Görünüm oluştururken otomatik ekle altında, şunları seçin:
    • Saplama sembolleri - parça
    • Saplama sembolleri - montaj
  4. Tamam öğesine tıklayın.

Ağaç Pim Sembollerini Manuel Olarak Ekleme

Bir teknik resme manuel olarak ağaç pim sembolü eklemek için:

  1. Aşağıdakilerden birini yapın:
    • Ağaç Pim Sembolü öğesine (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Ağaç Pim Sembolü öğesine tıklayın, bir dairesel kenar, çizilmiş daire veya yay seçin.
    • Bir veya daha fazla dairesel kenar, çizili daire veya yay seçip Ağaç Pim Sembolü'nü veya Ekle > Detaylandırma > Ağaç Pim Sembolü'nü tıklayın.
    Ağaç pim sembolü seçilen deliklerde görünür ve Ağaç Pim Sembolü PropertyManager'ı görüntülenir. Daha fazla ağaç pim sembolü eklemek için dairesel kenarları veya çizili daireleri ya da yayları seçmeye devam edebilirsiniz.
  2. PM_OK.gif öğesine tıklayın.

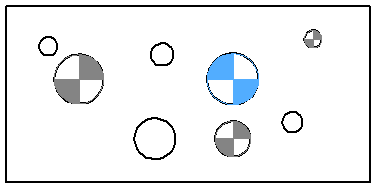

Bu örnekte, ağaç pim sembolleri çeşitli boyutlardaki deliklere eklenir. Yeşil renkli sembol 90° ters çevrilmiştir.
