Kablo Tepsisinden Bağlantı Elemanları İçin Bir Tesisat Oluşturma

Bir kablo tepsisinden bağlantı elemanları için tesisatlar oluşturmak üzere:

  1. Yeni > Montaj öğesine ve Kaydet öğesine tıklayın.
  2. Tesisatı başlatmak için Bileşen Ekle tool_Insert_Components_Assembly.gif öğesine (Montaj araç çubuğu) tıklayarak veya bu elemanları Tasarım Arşivi içinden, Dosya Gezgini içinden, açık bir parça penceresinden veya Windows Gezgini içinden sürükleyerek, aşağıdakileri ana montaja ekleyin:
    1. Kablo tepsisi montajı oluşturmak için kablo tepsisi bağlantı elemanları.
    2. Kablo tepsisinin açılımlarında elektrik bağlantı elemanları.
  3. Tesisat Özellikleri PropertyManager'ındaki seçenekleri ayarlayın ve sonra da PM_OK.gif öğesine tıklayın.
    Yeni tesisat alt montajı, FeatureManager tasarım ağacında [KabloTepsisi <n>-<assembly_name>] olarak görünür.
    Yukarıda 2. adımdaki işlemlerin sırası tersine çevrilirse yeni tesisat alt montajının adı [Kablolama <n>-<assembly_name>] olur.

  4. Aşağıdaki yöntemlerin herhangi bir kombinasyonunu kullanarak, her taraftaki bileşenler arasındaki yol ve Kablo Tepsisi için Bağlantı Noktası çizimini yapın:
    • Spline'lar oluşturmak için Otomatik Tesisat öğesini kullanın.
    • 3B çizim araçlarını kullanarak; çizgiler Tool_Line_Sketch.gif, spline'lar Tool_Spline_Sketch.gif ve radyuslar Tool_Sketch_Fillet_Sketch.gif çizin.
    Elektrik Tesisatları, bağlantı elemanının uç noktası ve kablo tepsisinin Bağlantı Noktası bilgisinden oluşturulur.

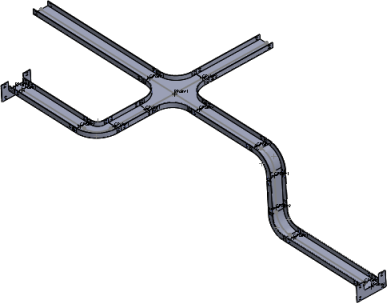

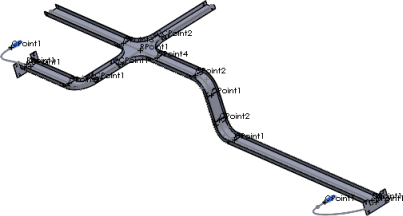

    Bağlantı noktalarını görünür yapmak için Tesisat Noktalarını Göster (Görünüm Araç Çubuğu) veya Görünüm > Tesisat Noktaları öğelerine tıklayın.
  5. Tesisat alt montajına, gerektiğinde, ek bağlantı elemanları ve tesisat donanımı sürükleyin.
    Her bağlantı elemanı tesisata eklendikçe, çizime kısa bir kütük eklenir (bağlantı elemanının Bağlantı Noktası başlangıç alınarak).
  6. Tesisat kesitlerine elektrik öznitelikleri atamak için:
    1. Araçlar > Tesisat > Elektrik > Telleri Düzenle tool_EditWires_Electrical.gif seçeneğine tıklayın.
    2. Kullanılacak telleri ve kabloları belirleyin.
    3. Tesisat yolunu belirlemek için aşağıdakilerden birini yapın:
      • Kablo Tepsisi öğesinin her iki tarafında bulunan bağlantı elemanları arasındaki tesisat kesitlerini seçin.
      • Şundan-Şuna Listesi içinde Yol Seç öğesine tıklayın.
      Bağlantı elemanları arasındaki tesisat yolu otomatik olarak tanımlanır.
    4. PM_OK.gif öğesine tıklayın.
  7. Çizimden çıkın.
    HVAC olukları bulunan bağlantı elemanları için tesisatlar oluşturmak üzere de aynı prosedürü izleyebilirsiniz.
