标注放置中的改进和一些新标注特征使得标注更易于使用。
在早前版本的 SOLIDWORKS 软件中,复杂情况下的重叠标注使得各个标注的读取和交互变得非常困难。
SOLIDWORKS 2016 在放置标注时尽可能减少引线和标注的重叠,从而更容易理解和操作复杂的输入方案。

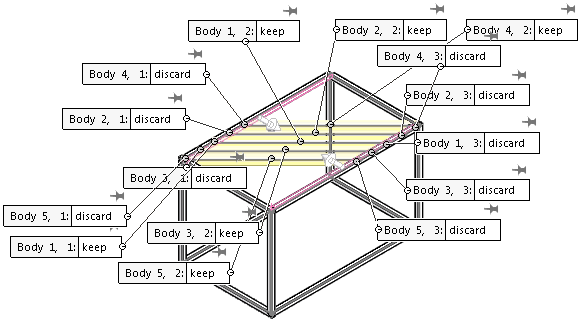

当图形区域中具有五个以上的可见标注时,每个标注上均会出现一个图钉控件,让您能够固定该标注的位置。

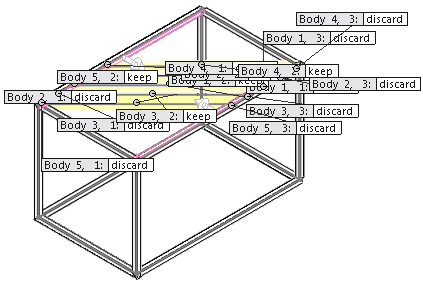

图钉已禁用 |
|
当您缩放、旋转或移动模型时,将重新定位标注。 |

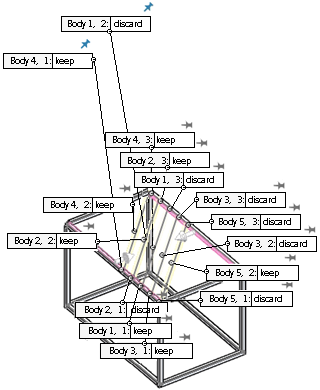

图钉已启用 |
|
当您缩放、旋转或移动模型时,标注将保持在图形区域中的相同位置。 其他标注随模型移动。 |
当诸如非对称圆角等特征的标注包含多个值时,标注下方的控件将让您能够将其展开以查看所有值或者将其折叠以查看主值:
|
|

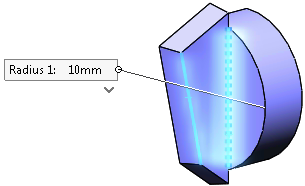

标注已折叠 |

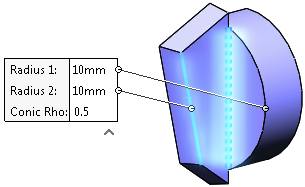

标注已展开 |
