一个新的网格切割工具让您能够在 Simulation 算例中切割网格并查看内部网格元素。
您可在运行算例之前检查内部网格的质量并对网格设置做出调整。 您还可在切割结果图块时查看切割平面所剪裁的网格元素的边线。
您可从网格质量图块或结果图块创建网格切割图块。 您可在运行算例之前检查内部包络体填充元素的质量。
创建网格之后且运行算例之前，右键单击网格质量图块，然后单击网格切割。
要查看叠加在结果图块上的网格切割图块，右键单击活动结果图块，然后单击网格切割。
在网格切割 PropertyManager 中，为网格切割平面的方向选择参考平面或圆柱面。 您可在图形区域中动态定位网格切割平面。 当您沿参考轴移动指针时，距离
将动态更新。
要查看切割平面所剪裁的元素的边线，选中显示网格边线。
|

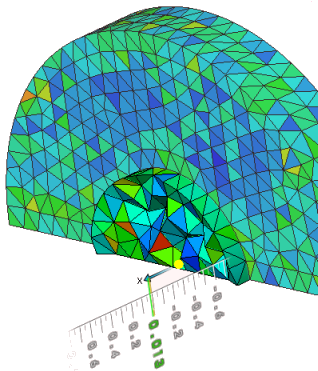

| 网格纵横比图块的网格切割 |
