曲率连续边线圆角

您可将常量和可变圆角的边线定义为曲率连续。 此选项将在相邻曲面之间创建更为光顺的曲率。

1. 打开 install_dir\samples\whatsnew\parts\c2edgefillet.sldprt。

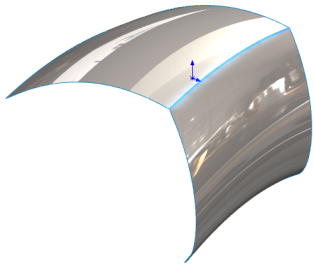

2. 选择如图所示的边线。



3. 单击圆角 （特征工具栏）或插入 > 特征 > 圆角/圆化。
4. 在 PropertyManager 中的圆角类型下，单击常量大小圆角。
5. 在要圆角化的项目下，选择相切拓展和完整预览。
6. 在圆角参数中：
   1. 在下拉列表中选择对称。

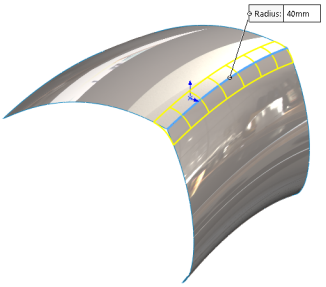

   2. 将半径设为 40.mm。
   3. 在轮廓中，选择曲率连续。

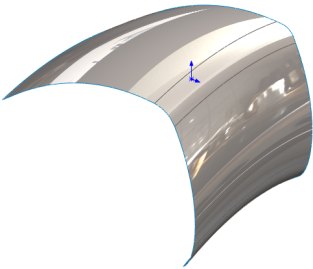

7. 单击 。
