使用相交工具移除区域

本示例介绍相交工具的预览选项。

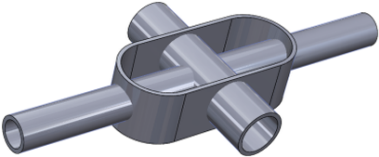

1. 打开 安装目录\samples\whatsnew\parts\junction_box.sldprt。

2. 单击相交 （特征工具栏）或插入 > 特征 > 相交。
3. 在 PropertyManager 中，执行下列操作：
   1. 在弹出窗口 FeatureManager 设计树中，针对要相交的实体、曲面或平面选择 Shell 1、Extrude-Thin1 和 Extrude-Thin2。
   2. 单击创建两者，然后单击相交。
   软件将填充区域列表。

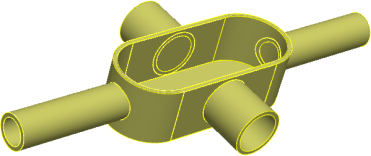

4. 在预览选项下，单击显示包含和排除的区域。

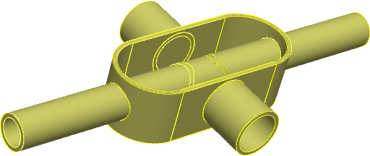

5. 在图形区域中，选择一个内管道。



   将从预览中移除突出显示的管道。 同时将在区域列表中选定该管道对应的区域。

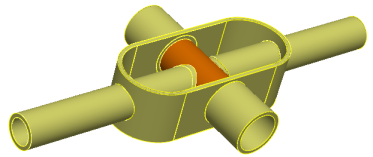

6. 在区域列表中，选择 Region 14 和 Region 15。

   将在预览中突出显示相应管道。

7. 在图形区域中，选择壳体内的所有管道直到它们从预览中消失。



8. 在 PropertyManager 中的预览选项下，单击显示排除的区域 。



9. 单击显示包含和排除的区域 。



10. 单击反选。



11. 单击 。
