組成中所有的正交材料方向係根據所選的參考幾何加以定義。
如果零件的製造方式使您無法為整個組成定義共同的參考幾何，您應當將其塑建為不同的零件，以適當定義正交方向。
您為模型類型選擇線性彈力正交性時，參考幾何是在「材質」對話方塊中選擇。
例如，考量如下圖所示的零件：
您需將此零件塑模為兩個零件：即圓柱體和平板體兩個部分。接著您可以使用一平面作為參考幾何，用以定義平板體的正交材料方向，並將圓柱的軸定義為圓柱體的參考幾何。
|
|
| 使用軸作為參考幾何的情形時，正交材料的徑向 (X)、切線方向 (Y) 及軸向方向 (Z)。
|

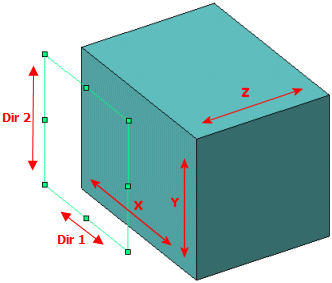

當一個基準面 (或一個平坦的面) 作為參考幾何，基準面的 Dir 1 對正於 X 材料方向，基準面的 Dir 2 對正於 Y 材料方向，基準面的垂直則對正於 Z 材料方向。 當您選擇前、右或上基準面之一作為參考幾何時，表格列出相對於整體座標系統的方向方位。
|
前視
|
Dir 1 對齊整體 X 方向。
Dir 2 對齊整體 Y 方向。
基準面的垂直對齊整體 Z 方向。
|
|
右方
|
Dir 1 對齊整體 Y 方向。
Dir 2 對齊整體 Z 方向。
基準面的垂直對齊整體 X 方向。
|
|
上方
|
Dir 1 對齊整體 Z 方向。
Dir 2 對齊整體 X 方向。
基準面的垂直對齊整體 Y 方向。
|
若要識別參考基準面的 Dir 1 和 Dir 2，當套用限制或負載時，選擇基準面作為參考幾何，並選擇顯示預覽。
|
