工程圖中的爆炸視圖

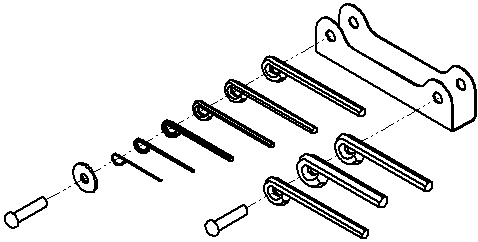

您可以從現有爆炸組合件視圖產生一個爆炸工程視圖。實際的視角是一個模型視角，通常是等角視的方位。

1. 在組合中：
   1. 產生一個新的模型組態。 如需詳細資訊，請參閱手動產生模型組態。

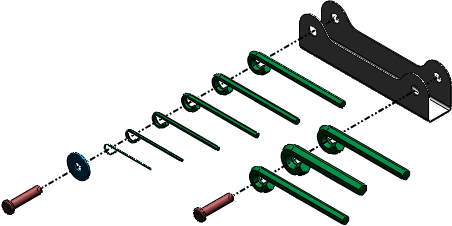

   2. 產生一個爆炸視圖。 如需詳細資訊，請參閱組合件中的爆炸視圖。

2. 在工程圖中：
   1. 使用爆炸視圖需要的方位來插入組合件的模型視角。 如需詳細資訊，請參閱模型視角。



   2. 用右鍵按一下工程視圖然後按一下屬性。
   3. 在工程視圖屬性對話方塊中，於模型組態資訊之下，選擇顯示爆炸的狀態。

   此外，要顯示這些工程視圖的爆炸狀態，您可以：

   • 用右鍵按一下工程視圖，然後按一下顯示爆炸的狀態。
   • 在工程視圖 PropertyManager 中，於參考模型組態下，選擇顯示爆炸的狀態。
