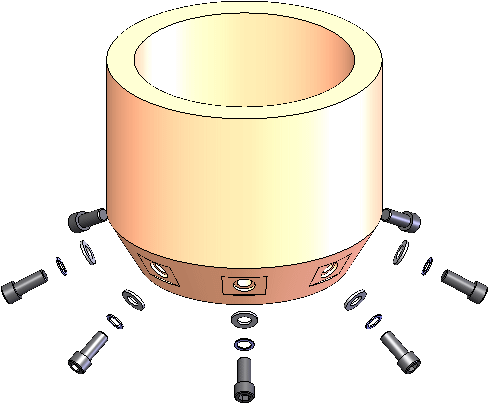

爆炸視圖

您可以在您以 eDrawings 開啟的 CAD 應用程式組合件文件中，顯示爆炸視圖資訊。

此資訊針對一或多個 CAD 系統適用。 請參考 eDrawings 功能矩陣表來獲得可用的資訊。

如果是 SOLIDWORKS 組合件檔案，您發佈含有爆炸視圖資訊的 eDrawings 組合件檔案 (.easm) 時，這些資訊會自動與 eDrawings 檔案一起儲存。 如果您儲存有爆炸資訊的多個模型組態，會儲存每個模型組態的爆炸資訊。 每個模型組態也可以有多個爆炸視圖。

您可以使用爆炸視圖窗格，切換爆炸和解除爆炸狀態。 當模型爆炸時，您可以使用所有的 eDrawings Professional 工具，例如移動、量測 和剖面，以及 eDrawings 動畫、縮放、旋轉和移動工具。

您不能在 eDrawings Professional 內產生爆炸視圖或編輯爆炸視圖的定義。


若要顯示爆炸視圖：

  1. 按一下爆炸 。
  2. 在「爆炸視圖」窗格中，選取一個爆炸視圖，並使用滑動桿來控制爆炸的範圍。
