Utilisez l'option de projection plane pour projeter une référence commune de 0º sur un groupe de faces ou de corps surfaciques.
Dans l'arbre d'études Simulation, cliquez à droite sur une icône de coque et sélectionnez Modifier la définition. Dans le PropertyManager, sous Type, sélectionnez Composite et sous Options composites, sélectionnez Projection plane.

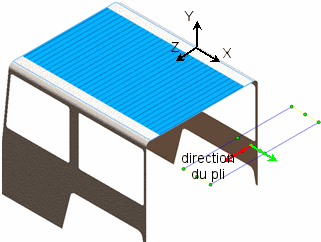

Vous pouvez utiliser l'un des trois plans orthogonaux XY, YZ, ou XZ pour définir la direction de projection. Par exemple, l'image suivante montre le toit d'un châssis de voiture utilisant le plan XZ pour la projection plane. En général, le plan de projection doit être parallèle à la face de la coque.
Vous pouvez également utiliser une face ou une arête de référence pour définir la direction de projection. Dans l'exemple suivant d'un plateau de bateau, vous pouvez utilisez l'une des faces coques parallèles comme Référence sélectionnée pour projeter la référence 0º sur les autres faces.
