PropertyManager Volumes noyau/empreinte

Vous pouvez insérer un volume noyau/empreinte pour créer les blocs noyau et empreinte d'un moule.

Pour créer un volume noyau/empreinte, la pièce doit comporter au moins trois corps surfaciques dans le dossier Corps surfaciques  : un corps surfacique de noyau, un corps surfacique d'empreinte et un corps de plan de joint. Vous pouvez créer un moule à partir d'un volume noyau/empreinte pour plusieurs pièces ou pour plusieurs instances de la même pièce.

Pour empêcher les blocs noyau et empreinte de se déplacer, vous pouvez ajouter une surface de verrouillage le long du périmètre des plans de joint avant d'insérer un volume noyau/empreinte dans une pièce de moule. Vous pouvez également créer la surface de verrouillage automatiquement lors de l'insertion du volume noyau/empreinte. Pour fermer les trous d'une pièce de moule, vous pouvez ajouter des surfaces d'arrêt.
Si vous n'incluez pas les corps surfaciques dans la pièce de moule à l'avance, vous pouvez inclure une collection de surfaces distinctes que la commande de volume noyau/empreinte peut automatiquement intégrer les unes aux autres.

Pour ouvrir le PropertyManager Volumes noyau/empreinte, effectuez l'une des opérations suivantes :

  • Cliquez sur Volumes noyau/empreinte (barre d'outils Outils de moulage).
  • Cliquez sur Insertion > Moules > Volumes noyau/empreinte.
  • Cliquez à droite sur une fonction Volumes noyau/empreinte et cliquez sur Editer la fonction fm_edit_feature.gif.

Taille du bloc

dim_lin_d.png Profondeur dans la direction 1 Spécifie la profondeur du fractionnement sur le noyau du moule.
dim_lin_d.png Profondeur dans la direction 2 Spécifie la profondeur du fractionnement sur l'empreinte du moule.
  Surface de verrouillage Crée automatiquement une surface de verrouillage pour le moule fractionné.
Angle de dépouille Spécifie l'angle de dépouille de la surface de verrouillage.

Noyau

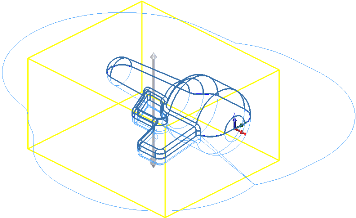

surface.png Corps surfaciques du noyau Affiche et met en surbrillance les surfaces sélectionnées qui définissent le noyau du moule.


Empreinte

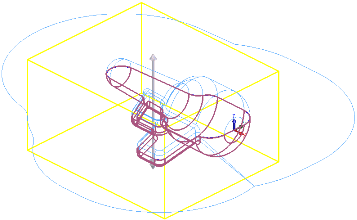

surface.png Corps surfaciques de l'empreinte Affiche et met en surbrillance les surfaces sélectionnées qui définissent l'empreinte du moule.


Plan de joint

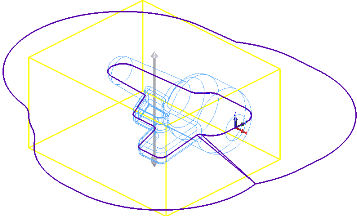

surface.png Corps du plan de joint Affiche et met en surbrillance les surfaces sélectionnées qui définissent le plan de joint du moule.

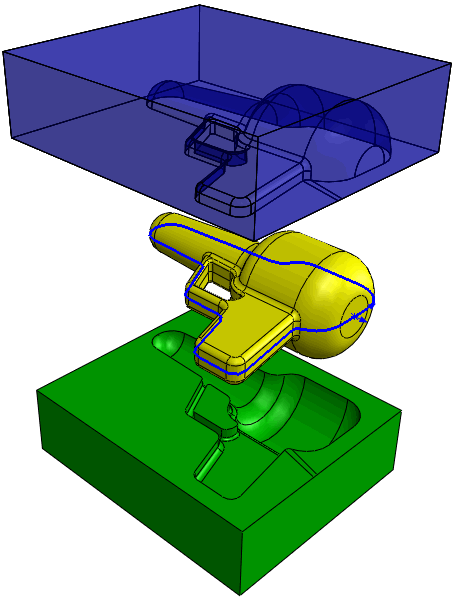

Moule après Volumes noyau/empreinte
