Création d'un routage pour connecteurs à travers le chemin de câbles

Pour créer des routages pour les connecteurs à travers un chemin de câbles :

  1. Cliquez sur Nouvel > assemblage , puis sur Enregistrer .
  2. Pour démarrer le routage, insérez ce qui suit dans l'assemblage principal en cliquant sur Insérer un composant tool_Insert_Components_Assembly.gif (barre d'outils Assemblage) ou en les faisant glisser depuis la Bibliothèque de conception, l'Explorateur de fichiers, une fenêtre de pièce ouverte ou l'Explorateur Windows.

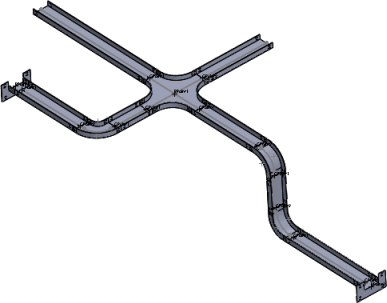

    1. Accessoires de chemin de câbles pour créer un assemblage de chemin de câbles.
    2. Connecteurs électriques aux ouvertures du chemin de câbles.
  3. Définissez les options dans le PropertyManager Propriétés du routage, puis cliquez sur PM_OK.gif.
    Le nouveau sous-assemblage de routage apparaît dans l'arbre de création FeatureManager sous le nom [chemin_de_câbles<n>-<nom_assemblage>].
    Si l'ordre des étapes est inversé à l'étape 2 ci-dessus, le nom du nouveau sous-assemblage de routage est [Harnais<n>-<nom_assemblage >].

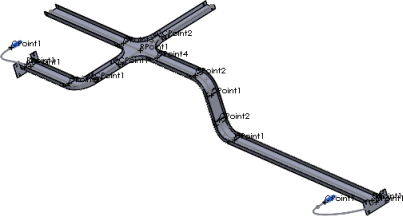

  4. Esquissez la trajectoire entre les composants de chaque côté et le Point de raccordement du Chemin de câbles en utilisant une combinaison quelconque des méthodes suivantes :
    • Utilisez le Routage automatique pour générer des splines.
    • Esquissez des lignes Tool_Line_Sketch.gif, splines Tool_Spline_Sketch.gif et congés Tool_Sketch_Fillet_Sketch.gif en utilisant les outils d'esquisse 3D.
    Les routages électriques sont générés à partir de l'extrémité du connecteur et du Point de raccordement du chemin de câbles.
    Pour rendre les points de raccordement visibles, cliquez sur Afficher les points de routage (barre d'outils Affichage) ou sur Affichage > Points de routage.
  5. Faites glisser des connecteurs et des composants de routage supplémentaires dans le sous-assemblage de routage, selon vos besoins.
    A mesure que chaque connecteur est ajouté au routage, un court segment d'accroche est ajouté à l'esquisse (à partir du Point de raccordement du connecteur.
  6. Pour affecter des attributs électriques aux segments de routage :
    1. Cliquez sur Outils > Routage > Electrique > Editer les fils tool_EditWires_Electrical.gif.
    2. Spécifiez les fils et câbles à utiliser.
    3. Pour spécifier la trajectoire du routage, procédez d'une des manières suivantes :
      • Sélectionnez les segments de routage entre les connecteurs des deux côtés du Chemin de câbles.
      • Dans Liste des tronçons de fils, cliquez sur Sélectionner une trajectoire.
      La trajectoire du routage entre les connecteurs est identifiée automatiquement.
    4. Cliquez sur PM_OK.gif.
  7. Quittez l'esquisse.
    Vous pouvez utiliser la même procédure pour créer des routages pour les connecteurs avec des fourreaux HVAC.
