Les fils d'Ariane de sélection sont un affichage contextuel de la sélection en cours. Ils indiquent les éléments associés en haut et en bas de la hiérarchie de l'arborescence, de l'entité sélectionnée à l'assemblage ou la pièce de premier niveau.
Les fils d'Ariane vous permettent de sélectionner un élément dans la zone graphique et d'affiner cette sélection à travers la représentation contextuelle de l'élément. Par exemple, dans un assemblage, lorsque vous sélectionnez une face, vous pouvez voir toutes les contraintes du composant auquel la face appartient. Avant SOLIDWORKS 2016, pour voir les contraintes, vous deviez cliquer à l'aide du bouton droit de la souris sur le composant, ou trouver le composant dans l'arbre de création FeatureManager, et ouvrir le dossier Contraintes.
Les fils d'Ariane permettent d'accéder à toute la chaîne hiérarchique d'entités de l'élément que vous avez sélectionné jusqu'au document de premier niveau. En outre, les fils d'Ariane permettent d'accéder aux sélections courantes qui sont adjacentes aux entités dans le fil d'Ariane, telles que l'esquisse sous-jacente d'une fonction, ou les contraintes d'un composant.
|
|

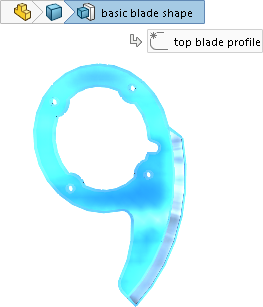

| Fils d'Ariane dans une pièce |

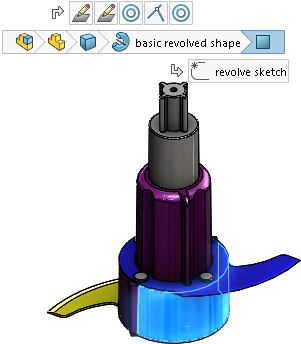

Fils d'Ariane dans un assemblage |
Ces fonctionnalités vous permettent de masquer l'arbre de création FeatureManager tout en continuant à faire des sélections pour lesquelles vous utiliseriez normalement l'arbre de création FeatureManager.
Les fils d'Ariane sont disponibles pour les pièces et les assemblages. Les fils d'Ariane sont activés par défaut et s'affichent dans le coin supérieur gauche de la zone graphique lorsque vous sélectionnez :
- Une entité dans la zone graphique
- Un nœud dans l'arbre de création FeatureManager
Les fils d'Ariane n'apparaissent pas lorsqu'un PropertyManager s'affiche, lorsque vous sélectionnez une annotation ou une cote dans la zone graphique, ou si vous sélectionnez plusieurs entités.
Les fils d'Ariane permettent d'accéder aux mêmes outils que dans l'arbre de création FeatureManager.
|
Pour enlever les fils d'Ariane :
|
Cliquez sur une zone ouverte de la zone graphique, ou appuyez sur Echap.
|
|
Pour désactiver les fils d'Ariane :
|
Cliquez sur et désactivez Afficher un fil d'Ariane sur la sélection.
|
|
Pour afficher une barre d'outils qui contient des outils qui se rapportent à une sélection, procédez comme suit :
|
Cliquez sur un élément dans le fil d'Ariane.
|
|
Pour afficher la barre d'outils contextuelle et un menu contextuel :
|
Cliquez sur l'élément avec le bouton droit de la souris.
|
|

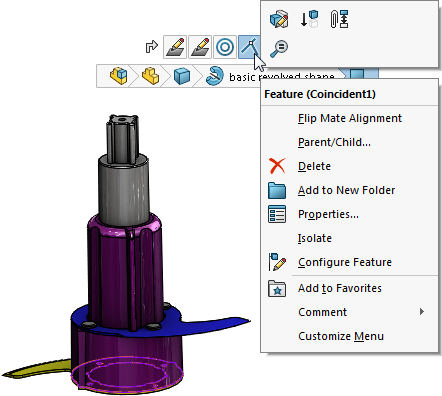

Pour afficher une barre d'outils contextuelle et un menu contextuel pour la contrainte d'un composant dans un assemblage :
|
A l'aide du bouton droit de la souris, cliquez sur le fil d'Ariane de la contrainte.
L'accès aux détails de la contrainte facilite l'interrogation et la compréhension des contraintes liées aux éléments spécifiques de la conception. Lorsque vous sélectionnez une contrainte, son nom s'affiche dans une info-bulle et la contrainte est mise en surbrillance dans la zone graphique.
Ceci offre les mêmes informations que lorsque vous cliquez avec le bouton droit de la souris sur un composant dans l'arbre de création FeatureManager, puis que vous cliquez sur Afficher les contraintes pour ouvrir la fenêtre Voir les contraintes.
|
|
Pour afficher une info-bulle et mettre la fonction correspondante en surbrillance dans la zone graphique :
|
Placez le pointeur au-dessus d'un fil d'Ariane.
|
Déplacement d'un fil d'Ariane de sélection vers le pointeur
Pour déplacer les fils d'Ariane à l'endroit où se trouve le pointeur, appuyez sur D.
Lorsque vous éditez une esquisse ou que vous vous trouvez dans un PropertyManager, après avoir modifié une valeur, cliquez dans la zone graphique, puis appuyez sur D pour déplacer les options du coin de confirmation vers le pointeur.
D est affecté en tant que raccourci du clavier pour déplacer les boutons du coin de confirmation ou les fils d'Ariane de sélection vers le pointeur, à moins que vous ayez attribué D comme raccourci d'une autre action SOLIDWORKS.
Pour attribuer une touche différente au déplacement des commandes :
- Cliquez sur .
- Dans la boîte de dialogue Personnaliser, onglet Clavier, champ Rechercher, saisissez Déplacer les fils d'Ariane de sélection, Coin de confirmation.
- Dans la colonne Raccourci(s) de l'outil, saisissez une touche ou une combinaison de touches inutilisée.
- Cliquez sur OK.
