Ajouter des lignes d'éclatement

Pour ajouter des lignes d'éclatement à une vue éclatée, utilisez une Esquisse avec lignes d'éclatement (un type d'esquisse 3D).

Pour insérer une esquisse avec lignes d'éclatement:

  1. Cliquez sur Esquisse avec lignes d'éclatement Tool_Explode_Line_Sketch_Assembly.gif (barre d'outils Assemblage) ou sur Insertion > Esquisse avec lignes d'éclatement.
    La barre d'outils Esquisse avec lignes d'éclatement s'affiche. Ligne d'éclatement Tool_Route_Line_Explode_Sketch.gif est activé et le PropertyManager Ligne d'éclatement s'ouvre.
  2. Ajoutez des lignes d'éclatement à l'aide des outils suivants:
    • PropertyManager PropertyManager Tool_Route_Line_Explode_Sketch.gif (barre d'outils Lignes d'éclaté)
    • Cliquez sur Ligne avec décrochéTool_Jog_Line_Explode_Sketch.gif (barre d'outils Lignes d'éclaté)
    • Autres outils d'esquisse 3D (barre d'outils Esquisse)
    Toutes les lignes d'une esquisse avec lignes d'éclatement avec police de ligne mixte et tirets.
  3. Fermez l'esquisse.
    L'esquisse apparaît Eclatement 3D dans le ConfigurationManager sous Vue de l'éclatement .

Exemple - Ajout d'une ligne d'éclatement

Dans cet exemple, une ligne d'éclatement est ajoutée entre un axe et un trou dans un arbre en vue éclatée.

Pour ajouter une ligne d'éclatement :

  1. Sélectionnez une face, une arête circulaire ou une arête droite sur chacun des deux éléments que vous voulez connecter.
    Par exemple, sélectionnez la face du trou et l'arête circulaire de l'axe :



    Un aperçu de la ligne d'éclatement s'affiche.



  2. Cliquez sur PM_OK.gif.
    La ligne d'éclatement s'affiche.



    L'outil Ligne d'éclatement reste actif pour vous permettre d'insérer plusieurs lignes.

    Toutes les lignes d'une esquisse avec lignes d'éclatement avec police de ligne mixte et tirets.
  3. Ajoutez d'autres lignes d'éclatement ou cliquez de nouveau sur PM_OK.gif pour fermer le PropertyManager.

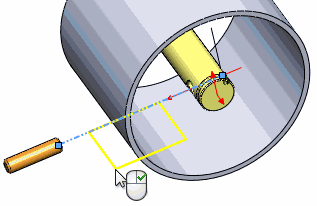

Exemple - Ajout d'une ligne avec décroché

Dans cet exemple, une ligne d'éclatement dans une esquisse avec lignes d'éclatement traverse un composant, de sorte qu'un décroché est ajouté pour passer autour de ce composant.

Pour ajouter un décroché à une ligne de routage :

  1. Cliquez sur Ligne avec décroché Tool_Jog_Line_Explode_Sketch.gif (barre d'outils Lignes d'éclaté).
  2. Cliquez sur une ligne pour commencer le décroché.
  3. Déplacez le pointeur pour apercevoir la largeur et la profondeur du décroché.

    Si vous cliquez sur la ligne d'esquisse et relâchez le pointeur, vous pouvez modifier les plans dans l'esquisse 3D en appuyant sur Tab. Si vous faites glisser et déplacez (sans relâcher), vous ne pouvez pas modifier les plans.
  4. Cliquez à nouveau pour terminer le décroché.


    L'outil Décroché reste actif pour vous permettre d'insérer plusieurs décrochés.

  5. Cliquez sur cancel.png pour fermer le PropertyManager.
