Contraintes de glissière

Une contrainte de glissière contraint un coulisseau entre deux faces planes.

Les références de glissière peuvent inclure :
  • Deux faces planes parallèles
  • Deux faces planes non parallèles (avec ou sans dépouille)
Les références de coulisseau peuvent inclure:
  • Deux faces planes parallèles
  • Deux faces planes non parallèles (avec ou sans dépouille)
  • Un axe ou une face cylindrique

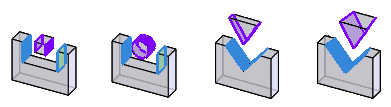

Exemples :

Pour ajouter une contrainte de glissière:

  1. Cliquez sur Contrainte (barre d'outils Assemblage) ou sur Insertion > Contrainte.
  2. Sous Contraintes avancées, cliquez sur Glissière .
  3. Sous Sélection des contraintes:
    1. Sélectionnez deux faces planes comme Sélections pour la glissière.
    2. Sélectionnez deux faces planes, ou une face cylindrique ou un axe, comme Sélections pour le coulisseau.
  4. Sous Contraintes avancées, sélectionnez l'une des contraintes suivantes :
    Option Description
    Centré Centre un coulisseau par rapport à la glissière, dans une rainure.
    Free Permet aux composants de se déplacer librement dans la limite des faces sélectionnées ou des plans par rapport aux composants.
    Cotation parallèle Définit une distance ou une cote d'angle d'un jeu de sélection jusqu'au jeu de sélection de faces ou de plans opposé le plus proche.
    Pourcentage Définit la distance ou l'angle en fonction d'une cote de type valeur de pourcentage d'un jeu du jeu de sélection jusqu'au centre de l'autre jeu de sélection.
  5. Cliquez sur .
    Les composants s'alignent de sorte que le coulisseau soit contraint entre les faces de la rainure. Le coulisseau peut être translaté le long du plan central et pivoter autour d'un axe normal au plan central. La contrainte de glissière interdit la translation ou la rotation du coulisseau d'un côté vers un autre.
