| Ziehen Sie Geometrie- und Bemaßungsmanipulatoren, um die Größe von Features anzupassen.
|
|
| In Baugruppen können Sie Komponenten innerhalb der Baugruppe oder Skizzen auf Baugruppenebene, Baugruppen-Features und Verknüpfungsbemaßungen bearbeiten.
|
Video: Instant3D für Baugruppen
|
| Verwenden Sie Lineale auf dem Bildschirm zur genauen Messung von Modifikationen.
|
|
| Erstellen Sie linear ausgetragene Aufsätze und Schnitte anhand ausgewählter Konturen oder Skizzen.
|
|
| Fangen Sie Geometrie mit Griffen.
|
|
| Aktivierte Schnittebenen. Erstellen Sie eine dynamische Schnittansicht der Modellgeometrie, um Features anzuzeigen und zu manipulieren.
|
|
| Bearbeiten Sie interne Skizzenkonturen.
|
Video: Instant3D – Interne Skizzenkonturen bearbeiten
|
| Spiegel und Muster. Sie können mit Instant3D gespiegelte oder Muster-Features bearbeiten.
Die Manipulatoren auf der ausgewählten transformierten Geometrie entsprechen jenen auf der entsprechenden Ausgangsgeometrie. Zum Beispiel Seitenflächenmanipulatoren, Endflächenmanipulatoren, Verrundungsmanipulatoren etc.
Wenn Sie transformierte Geometrie ziehen, wird das gesamte Modell aktualisiert einschließlich der Ausgangsgeometrie.
|
Ursprüngliches Teil mit gespiegeltem Linear-austragen-Feature
Das Beispiel zeigt die Verwendung des Manipulators auf dem gespiegelten Feature zur Modifikation der Spiegel- und Ausgangs-Features.
Video: Instant3D – Spiegelungen und Muster
|

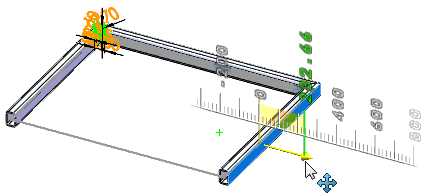

| Instant3D kann für Schweißkonstruktionsteile in 2D- und 3D-Schweißkonstruktionen verwendet werden.
|
|
