Wenn Sie in einem Teil oder einer Baugruppe eine Schnittansicht erstellen, kann der Ansichts-Offset senkrecht zur Referenzebene oder senkrecht zur gegenwärtig ausgewählten Ebene sein.
Im PropertyManager Schnittansicht können Sie unter Abschnitts-Optionen die Offset-Methode zwischen Referenzebene und Ausgewählte Ebene umschalten.
Alle Werte, die Sie für den Offset-Abstand eingeben, werden basierend auf Ihrer Auswahl berechnet. Die Richtung des Verschiebungspfeils im Grafikbereich wird entsprechend aktualisiert:
- Wenn Sie Referenzebene auswählen, werden die Werte normal auf die aktuell ausgerichtete Schnittebene berechnet.
- Wenn Sie Ausgewählte Ebene auswählen, werden die Werte normal zur Ebene berechnet, die Sie im PropertyManager unter Abschnitt 1 auswählen.
Standardmäßig wird beim Öffnen des PropertyManagers Schnittansicht

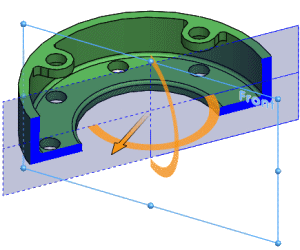

Referenzebene ausgewählt. Der Ansichts-Offset, dargestellt durch den Triadenpfeil, liegt senkrecht zur Ebene, die in Abschnitt 1 ausgewählt wurde – in diesem Fall die vordere Ebene:

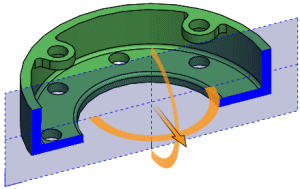

Wenn Sie die Schnittebene drehen und Referenzebene weiter ausgewählt lassen, bleibt der Ansichts-Offset senkrecht zur Ebene:

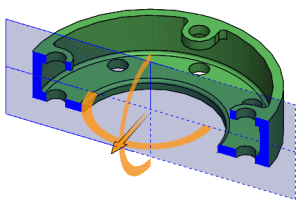

Wenn Sie die Offset-Methode in Ausgewählte Ebene ändern, wird der Ansichts-Offset senkrecht zur ausgewählten Ebene berechnet, in diesem Fall die vordere Ebene:
