Das Werkzeug Abwicklung bietet eine bessere Steuerung und mehr Oberflächenvarianten, die abgewickelt werden können. Sie können eine beliebige Fläche, Oberfläche oder einen Satz Flächen mit internen Geometrien, z. B. Bohrungen oder linear ausgetragenen Schnitten, abwickeln.
Sie können Kurven und Skizzen auf der Oberfläche abwickeln. Sie können auch Kurven, Skizzen und Kanten auf der Oberfläche als Freischnitte oder Trennlinien auswählen. Wenn Sie diese Elemente im Grafikbereich oder im Baum des FeatureManagers auswählen, wird im PropertyManager Abwicklung angezeigt.
So wickeln Sie eine Oberfläche ab:
- Klicken Sie in einem geöffneten Teil auf Abwicklung
(Oberflächen-Symbolleiste) oder auf .Der Abwicklung-PropertyManager wird angezeigt.

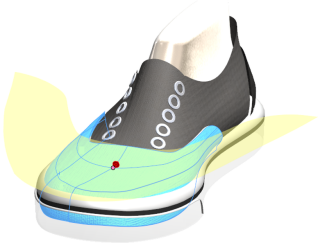

- Wählen Sie die Flächen im Grafikbereich oder im FeatureManager aus.
- Dann wählen Sie einen Eckpunkt aus.
Eine Vorschau der abgewickelten Oberfläche wird eingeblendet.
- Klicken Sie im PropertyManager auf Freischnitte.
Sie können Kurven oder Skizzen als Schnitte für die Spannungsentlastung der abgewickelten Oberfläche auswählen. In diesem Beispiel verlaufen die Skizzenelemente senkrecht zur Kante.
Sie können sich entscheiden, ob Sie Freischnitte einbeziehen möchten oder nicht.
- Sie können weitere Skizzenelemente, Kurven oder Linien zu einer abgewickelten Oberfläche transponieren. Sie können jedoch die Skizze in einer abgewickelten Oberfläche nicht modifizieren. Um die Elemente in anderen Skizzen zu verwenden, verwenden Sie das Werkzeug Elemente übernehmen.
- Um eine Verformungsdarstellung hinzuzufügen, klicken Sie mit der rechten Maustaste auf die abgewickelte Oberfläche im Grafikbereich und wählen dann Verformungsdarstellung.
