Wenn eine Verknüpfungsreferenz in einer Komponente fehlt, die an vielen Stellen in einer Baugruppe verwendet wird, können Sie die fehlende Referenz für alle referenzierten Kopien zur selben Zeit ersetzen.
Wenn Sie die Verknüpfungsreferenz für eine der betroffenen Verknüpfungen ersetzen, bietet ein Dialogfeld Ihnen die Möglichkeit, alle anderen Verknüpfungen mit derselben fehlenden Referenz zu ersetzen.
So ersetzen Sie fehlgeschlagene Verknüpfungsreferenzen global:
- Öffnen Sie
Installationsverzeichnis\samples\whatsnew\assemblies\global_replace\blocks_knobs_903.sldasm.
Die Baugruppe enthält zwei referenzierte Kopien der Datei
knob_002.
Die gleiche zylindrische Oberfläche auf jedem Knopf wird in einer konzentrischen Verknüpfung zu einem Block verwendet.
- Wählen Sie einen Knopf und klicken Sie auf Teil öffnen
.
- Wählen Sie unten im FeatureManager das unterdrückte Feature Resolve2 aus und klicken Sie auf Unterdrückung aufheben
.Die in den konzentrischen Verknüpfungen der Baugruppe verwendete zylindrische Oberfläche wird durch ein Rotations-Spline-Feature ersetzt.
- Klicken Sie auf Speichern
(Standard-Symbolleiste) oder auf .
-
Kehren Sie zum Baugruppenfenster zurück.
Wenn Sie zum Neuaufbau der Baugruppe aufgefordert werden, klicken Sie auf Ja.
Das Dialogfenster Was stimmt nicht? zeigt an, dass bei den beiden Verknüpfungen Concentric1 und Concentric2 ein Verknüpfungselement fehlt. Die Verknüpfungen sind im FeatureManager gekennzeichnet.
- Klicken Sie im Dialogfeld auf Schließen.
- Erweitern Sie im FeatureManager den Eintrag Verknüpfungen
.
- Wählen Sie Concentric1 und klicken Sie auf Verknüpfungselemente ersetzen
.
- Nehmen Sie im PropertyManager folgende Einstellungen vor:
- Wählen Sie unter Verknüpfungselemente die Option Fläche von knob_002-1.

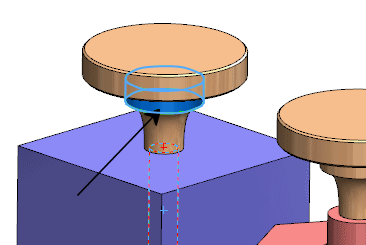

- Wählen Sie im Grafikbereich unter Ersatzverknüpfungselement
das zylindrische Feature des Knopfs wie gezeigt aus.
- Klicken Sie im PropertyManager auf
.
- Klicken Sie im Dialogfeld auf Ja, alle anderen fehlenden Verknüpfungsreferenzen ersetzen.
Die fehlende Verknüpfungsreferenz wird in beiden Verknüpfungen ersetzt und die Fehlermarkierungen werden im FeatureManager nicht mehr angezeigt.
