Kante-Laschen

Sie können Kante-Laschen erstellen, die länger sind als die Kante, der sie zugeordnet sind.

So erstellen Sie eine Kante-Lasche, die länger als die angrenzende Kante ist:

  1. Öffnen Sie Installationsverzeichnis\samples\whatsnew\sheetmetal\bracket.sldprt.
  2. Klicken Sie auf Kante-Lasche (Symbolleiste Blech) oder Einfügen > Blech > Kante-Lasche.
  3. Wählen Sie die angezeigte Kante aus.

  4. Führen Sie im PropertyManager folgende Schritte aus:
    1. Unter Laschenlänge setzen Sie die Länge auf 40.
    2. Unter Laschenparameter klicken Sie auf Laschenprofil bearbeiten.

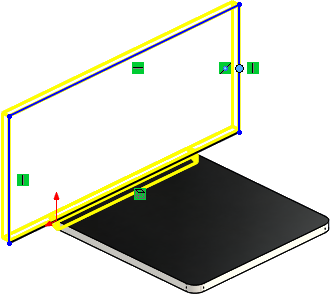

  5. Ziehen Sie im Grafikbereich jedes vertikale Skizzensegment so, dass es über die angrenzende Blechkante hinausreicht, ungefähr so wie in der Abbildung gezeigt.
  6. Klicken Sie im Dialogfeld Profilskizze auf Fertig stellen.

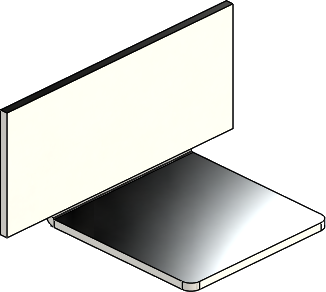

    Die Kante-Lasche wird zum Teil hinzugefügt.
