Ziehen auf Positionen in der Verknüpfungssteuerung

Sie können in der Verknüpfungssteuerung Komponenten in die gewünschte Position ziehen.

Standardmäßig werden die Komponenten in den Positionen fixiert, die durch die numerischen Werte für die Verknüpfungen im PropertyManager Verknüpfungssteuerung definiert sind. Sie können eine oder mehrere Verknüpfungen entsperren, damit Sie die Komponenten in den Grafikbereich ziehen können.

Um die Sperrung aufzuheben und Komponenten zu ziehen:

  1. Klicken Sie im PropertyManager auf der rechten Seite des numerischen Eingabefelds unter LimitWinkel1 auf Diese Verknüpfung gesteuert machen .

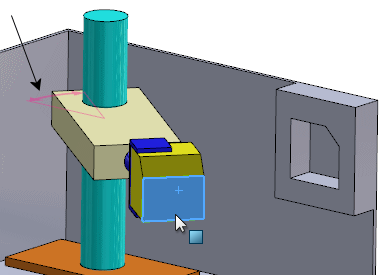

  2. Ziehen Sie im Grafikbereich eine Fläche des kleinen gelben Blocks vor und zurück.
    Sie können die Komponenten über den gesamten Bereich von Werten für LimitWinkel1 ziehen. Beim Ziehen der Komponenten:
    • Im PropertyManager ändert sich der Wert für LimitWinkel1.
    • Im Grafikbereich geben Pfeile die durch LimitWinkel1 erlaubten Freiheitsgrade an.

  3. Ziehen Sie den Block nach rechts bis zum Erreichen der Verknüpfungsbeschränkung.
    Im PropertyManager ist der Wert für LimitWinkel1 0.00Grad.


  4. Klicken Sie auf Position hinzufügen .
  5. Geben Sie im Dialogfeld Position 4 ein und klicken Sie auf OK.
    Position 4 wird erstellt.
