Baugruppen-Features spiegeln

Sie können Baugruppen-Features spiegeln.

So spiegeln Sie Baugruppen-Features:

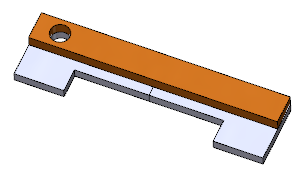

  1. Öffnen Sie Installationsverzeichnis\samples\whatsnew\assemblies\mirror\assembly_feature.sldasm.

  2. Klicken Sie auf Baugruppen-Features (Registerkarte „Baugruppe“ im CommandManager) und klicken Sie dann auf Spiegeln oder auf Einfügen > Assembly Feature > Spiegeln.

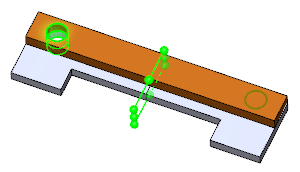

  3. Nehmen Sie im PropertyManager folgende Einstellungen vor:
    1. Wählen Sie für Spiegelfläche/-ebene die Ebene vorne der Baugruppe aus.
      Sie können Auswahlen im Flyout-FeatureManager treffen.


    2. Wählen Sie für Zu spiegelnde Features die Komponente Hole1 aus.

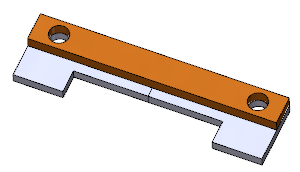

  4. Klicken Sie auf .
