Stücklisten in Baugruppendokumenten

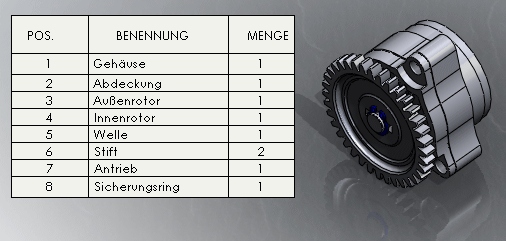

Sie können Stücklisten in Baugruppendateien erstellen.

Erstellen Sie eine Stückliste in einer Baugruppe, indem Sie auf Einfügen > Tabellen > Stückliste klicken. Legen Sie die Parameter im PropertyManager fest, und klicken Sie dann in den Grafikbereich, um die Stückliste einzufügen.

Stücklisten werden im FeatureManager im Ordner Tabellen angezeigt. Der Name der Konfiguration, für die eine Stückliste gilt, wird neben dem Stücklisten-Feature eingeblendet.

Nach Erstellen einer Baugruppen-Stückliste und Speichern der Baugruppe können Sie die Stückliste in eine referenzierte Zeichnung einfügen. Optional können Sie die Baugruppen-Stückliste und die Zeichnungs-Stückliste mit einander verknüpfen.

In Baugruppendateien wird die Spalte mit dem Stücklistensymbolstatus für Stücklisten nicht unterstützt.
