Verwenden von Einlinienschriftarten

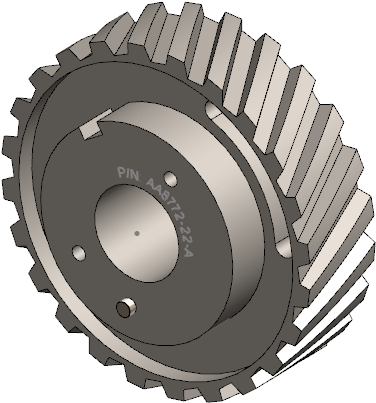

Sie können Einlinienschriftarten verwenden, wenn Sie Skizzentext auf Teile oder Baugruppen anwenden möchten (z. B. für die Lasergravur, für die Wasserstrahlbearbeitung und für CNC-Bearbeitungsverfahren).

Einlinienschriftarten werden auch als Gravurschriften bezeichnet. Verwenden Sie die Schrift OLFSimpleSansOC Regular als Einlinienschrift.

Es gibt keine Funktion, die die Bearbeitung oder Gravur von Einlinienschriftarten simulieren kann. Sie sollten Skizzen für die Gravur oder Bearbeitung als unabhängige Skizzen belassen, die später durch CAM oder CNC-Maschinen referenziert werden.

Um Einlinienschriftarten zu verwenden, gehen Sie folgendermaßen vor:

  1. Klicken Sie auf Extras > Skizzenelemente > Text.
  2. Deaktivieren Sie im PropertyManager unter Text die Option Dokumentschriftart.
  3. Klicken Sie auf Schriftart.
  4. Wählen Sie im Dialogfeld Schriftart wählen unter Schriftart die Schriftart OLF SimpleSansOC aus.
  5. Wählen Sie andere gewünschte Optionen aus, und klicken Sie auf OK.
