ドキュメント プロパティ - 板金（Document Properties - Sheet Metal）

板金オプションを指定できます。すべてのドキュメント タイプで利用できます。オプションは、部品、アセンブリ、または図面を操作しているかによって異なります。

このダイアログ ボックスを開くには:

部品、アセンブリ、または図面を開き、ツール > オプション > ドキュメント プロパティ > 矢印 をクリックします。

フラット パターンでベンド ラインを表示するには、次のいずれかを行います:

  • 表示（View） > 表示/非表示（Hide/Show） > スケッチ（Sketches）をクリックします。
  • FeatureManager デザイン ツリーで フラット-パターン と フラット-パターン(n) を展開します。 ベンド-ライン FM_sketch.gif を右クリックし、表示 menu_Show.gif をクリックします。

部品とアセンブリのオプション

ﾍﾞﾝﾄﾞの簡略化
フラット パターンでカーブ エッジを直線化します。 このオプションが選択されていないと、フラット パターンに複雑なエッジが残ります。
ベンドの簡略化 (Simplify bends) を選択した状態
ベンドの簡略化 (Simplify bends) をクリアした状態
ｺｰﾅｰ ﾄﾘｰﾄﾒﾝﾄ フラット パターンでスムース エッジを適用します。
複数の板金ボディの作成に従って複数のフラット パターンを作成 板金部品でフィーチャーを使用して追加のボディを作成すると、新しいボディには板金フィーチャーとフラット パターン フィーチャーが含まれます。

このオプションは、SOLIDWORKS 2013 以前で作成された部品に適用されます。それ以外の場合は、マルチボディ板金部品の各ボディがそれぞれ固有のフラット パターンを持ちます。
展開時にフォーム ツール パンチを表示 フラット パターンに、フォーム ツールとその配置スケッチを表示します。
展開時にフォーム ツール輪郭を表示 フラット パターンに、フォーム ツールの配置スケッチを表示します。
展開時にフォーム ツール中心を表示 フォーム ツールをフラット パターンに配置する中心マークを表示します。
展開時に板金リブの輪郭を表示（Show sheet metal gusset profiles when flattened） 板金部品の展開時にリブの輪郭を表示します。

展開時に板金リブの中心を表示（Show sheet metal gusset centers when flattened） 板金部品の展開時にリブの中心マークを表示します。

図面のオプション(Options for Drawings)

展開の色 フラット パターンでエンティティの色を選択します。次の色を選択できます。
  • ベンドライン - 上曲げ(Bend Lines - Up Direction)
  • ベンドライン - 下曲げ(Bend Lines - Down Direction)
  • フォーム フィーチャー(Form Feature)
  • ベンドライン - ヘム(Bend Lines - Hems)
  • モデル エッジ(Model Edges)
  • 展開ｽｹｯﾁの色
  • 境界ﾎﾞｯｸｽ

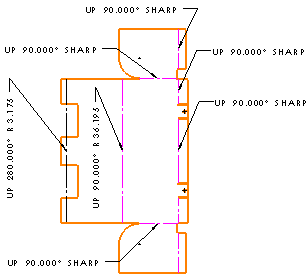

板金ベンド注記の表示 図面にベンド注記を表示します。 スタイルで、ベンド注記の位置を選択します。 フラット パターン ビューを右クリックしてプロパティをクリックし、板金ベンド注記の表示を選択または選択解除することもできます。
ベンドラインの上または下を選択すると、図面ドキュメントでは、注記の引出線を 1 つずつまたは同時に追加できます。
固定面表示 板金パーツのラット パターン フィーチャーで定義された固定面を表示します。
固定面を表示するには、展開図にベンド テーブルに含める必要があります。
順目方向表示 板金パーツのラット パターン フィーチャーで定義された順目方向を表示します。
順目方向を表示するには、展開図にベンド テーブルに含める必要があります。
