図面ファイルにある断面線と詳細図円のアノテート アイテムは、関連付けられている断面図または詳細図にハイパーリンクされています。 断面線や詳細図円をマウスでポイントすると、関連付けられている図面ビューのアノテート アイテムがハイライトされ、またアノテート アイテムをポイントすると、関連付けられている断面線と詳細図円がハイライトされます。
図面ビューのハイパーリンクは、全バージョンの eDrawings の図面ファイルでサポートされています。
次の情報はいくつかの CAD システム特有のものです。 該当する情報に関しては、
eDrawings 機能マトリックスを参照してください。

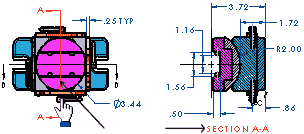

ハイパーリンクされたビューの例（Example of a Hyperlinked View）
- ポインタを断面線上に移動します。 断面線のアノテート アイテムと関連ある断面図のアノテート アイテムがハイライト表示されます。
- 断面線を選択します。 関連付けられている断面図（この例では SECTION A-A）がグラフィックス領域にフィットするように拡大表示されます。
- 断面図のタイトル（この例ではSECTION A-A）をクリックします。 断面線のある図面ビューがグラフィックス領域にフィットするように拡大表示されます。
