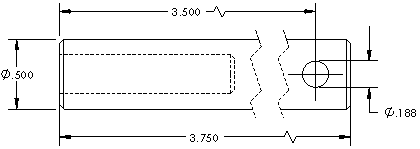

図面で破断線(または中断)ビューを使用できます。破断線を使用すると、サイズの小さい図面シート上に、図面ビューを大きなスケールで表示することができます。2本の破断線を使用して、表示に隙間/ブレークを作成します。破断部分に対する参照寸法およびモデル寸法は、実際のモデル値に基づいています。
破断線ビューには次の機能が含まれます:
- 破断線間の間隔と、部品のジオメトリを越える線の延長を [ドキュメント プロパティ (Document Properties)] > [詳細設定 (Detailing)] で指定できます。
- 破断線にかかる寸法は自動的にブレークされます。
- 破断線を特定の位置にロックできます。ビューの破断後、破断線をジオメトリの既知の部分に対して寸法付けます。これらの寸法は図面ドキュメントのみで使用でき、印刷したドキュメントには表示されません。
-
で、破断線の線のフォントを指定できます。
- [ドキュメント プロパティ (Document Properties)] > [寸法 (Dimensions)] で破断線ビューで寸法を破断線で表示 (Show dimensions as broken in broken views) を選択することで、ジグザグの寸法線を表示できます。
- 複数のビューに破断線表示(Break View) と破断線非表示(Un-Break View) コマンドを適用できます。
- 平行な/垂直な破断線を組み合わせて、複数の破断線を使用することができます。すべてのブレークで、同じ隙間と破断線のスタイルが使用されます。
- 板金部品のフラット パターンの破断線ビューにはベンドラインが含まれます。
- 破断線ビューと 1 つ以上の断面図を組み合わせて、回転された断面図を作成できます。
