例 :領域のハッチング/フィルの使用

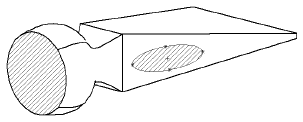

モデル面上とスケッチした輪郭の領域のハッチング

モデル面上のソリッド フィル

モデル エッジとスケッチ エンティティの組み合わせによって囲まれている領域のハッチング

断面図のハッチング

断面図のソリッド フィル

見やすくするために、寸法およびアノテートが空白のスペースで囲まれます。
