비선형 스터디의 선택된 시간 간격에서 지정 변위를 활성화/비활성화할 수 있습니다.
SOLIDWORKS Simulation Premium 사용권으로 이용 가능합니다.
비선형 스터디의 특정 시간 간격에서 지정 변위를 해제하는 방법:
- 지정 변위를 선택된 형상 요소(면, 모서리선 또는 꼭짓점)에 적용합니다.
-
구속 PropertyManager의 시간 변화량 아래에서 곡선을 클릭합니다.
- 지정 변위를 제거할 시간 간격에 대하여 시간 곡선 대화 상자에서 Y 열 셀의 아래 화살표를 클릭한 후 끄기를 선택합니다.

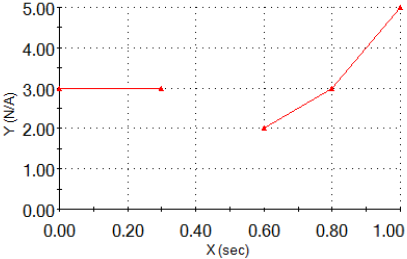

예를 들어 0.3 초에서 0.6 초 사이의 범위에서 시간 간격의 지정 변위를 끄기 위해 이 곡선 데이터값을 입력합니다.
| 크기 |
X |
Y. |
|---|
| 1 |
0 |
3 |
| 2 |
0.3 |
3 |
| 3 |
0.4 |
해제 |
| 4 |
0.6 |
2 |
| 5 |
0.8 |
3 |
| 6 |
1 |
5 |
