곡률 연속 모서리 필렛

부동 및 유동 필렛의 모서리를 곡률 연속으로 정의할 수 있습니다. 이 옵션은 인접 곡면 사이에 더 부드러운 곡률을 작성합니다.

1. 설치_디렉토리\samples\whatsnew\parts\c2edgefillet.sldprt를 엽니다.

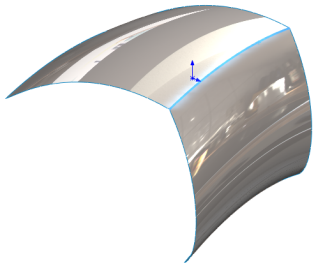

2. 그림과 같이 모서리를 선택합니다.



3. 필렛 (피처 도구 모음) 또는 삽입 > 피처 > 필렛을 클릭합니다.
4. PropertyManager의 필렛 유형에서 부동 크기 필렛을 클릭합니다.
5. 필렛할 항목 아래에서 탄젠트 연장 및 전체 미리보기를 선택합니다.
6. 필렛 변수 아래에서 다음을 수행합니다.
   1. 드롭다운 목록에서 대칭을 선택합니다.
   2. 반지름을 40mm로 설정합니다.
   3. 프로파일에서 곡률 연속을 선택합니다.



7. 을 클릭합니다.
