메이트 제어기에서 부품을 위치로 끌어올 수 있습니다.
기본적으로 부품은 메이트 제어기 PropertyManager에서 메이트의 숫자 값에 의해 정의된 위치에 잠겨 있습니다. 그래픽 영역에서 부품을 끌 수 있도록 하나 이상의 메이트 잠금을 해제할 수 있습니다.
부품의 잠금을 해제한 후 끄는 방법:
- PropertyManager에서 각도 한도1의 숫자 입력 상자 오른쪽에 있는 구속된 메이트로 만들기
를 클릭합니다.

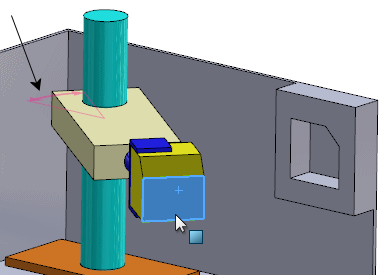

- 그래픽 영역에서 작은 노란색 블록의 면을 앞뒤로 끕니다.
각도 한도1의 전체 값 범위 내에서 부품을 끌 수 있습니다. 부품을 끌면 다음을 확인할 수 있습니다.
- PropertyManager에서 각도 한도1 값이 변경됩니다.
- 그래픽 영역에서 화살표는 각도 한도1에서 허용되는 자유도를 나타냅니다.
- 메이트 한계에 도달할 때까지 블록을 오른쪽으로 끕니다.
PropertyManager에서 각도 한도1 값은 0.00도입니다.
-
위치 추가
를 클릭합니다.
- 대화 상자에서 위치 4를 입력하고 확인을 클릭합니다.
위치 4가 작성됩니다.
