eDrawings
®은(는) Macintosh® 운영 체제에서 지원됩니다. DXF/DWG, SOLIDWORKS, eDrawings 파일을 열 수 있습니다.
Mac® 운영 체제(eDrawings Mac 버전)용 eDrawings에 애니메이션, 측정과 인쇄를 포함한 Windows 버전의 대부분의 기능이 있습니다. eDrawings Mac 버전은 영어, 프랑스어, 독일어, 일본어가 지원됩니다.
리뷰 사용 파일을 열면 eDrawings Professional 도구를 활성화합니다.(마크업, 이동, 단면 등). eDrawings Professional Mac 버전은 아직 없습니다.
사용자 인터페이스는 다음과 같은 예외 사항을 제외하고 Windows 버전과 비슷합니다.
- Windows에서 버튼을 사용하는 일부 도구를 메뉴 항목으로만 사용할 수 있습니다.
-

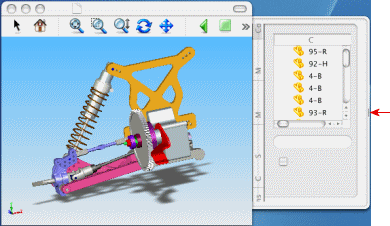

eDrawings Manager가 그래픽 창의 바깥 쪽에 열립니다. 그래픽 영역 옆의 버튼을 끌어서 eDrawings Manager를 확대합니다.
- 도구 모음을 사용자 정의하려면, 도구 모음 영역 위를 오른쪽 클릭하고 Customize Toolbars를 선택합니다.
- 설정에 링크된 표시 상태는 계속 링크된 상태로 유지되며, 사용자가 이 링크를 분리할 수 없습니다.
Mac 버전에서만 사용할 수 있는 피처
- Spotlight importer (모니터 창의 우측 상단 코너에 있는 상자를 찾습니다). 특정 부품, 설정, 시트 이름이나 마크업 항목이 있는 모든 eDrawings 파일을 찾습니다.
- eDrawings 파일을 텍스트 파일이나 클립보드와 같은 다른 문서로 끕니다.
- 마우스 휠 투명도. 전체 eDrawings Viewer를 투명하게 만들어 뒤에 있는 항목을 볼 수 있게 합니다. Ctrl+Alt/Option을 누르고 마우스 휠을 돌립니다.
- 마크업 파일을 eDrawings Viewer로 끌어서 엽니다.
- 이미지를 위한 강화된 Save As 유형: SGI 이미지, Photoshop, PNG, MacPaint, TGA, QuickTime.
- 강화된 인쇄 대화 상자 옵션: PDF로 저장, Fax.
- 모델의 반사 표시 기능 사용/해제. 옵션 대화 상자의 일반 탭에서 반사 표시를 선택하거나 선택 취소합니다.
- Mac의 모양과 느낌. 서랍, 도구모음, 버튼 등.
Mac 버전에서 지원되지 않는 항목
- 시뮬레이션 파일 도구. 시뮬레이션 파일을 볼 수 있으나 Mesh, Legend 등의 도구는 사용할 수 없습니다.
- 브라우저 조절과 같은 포함 가능한 항목.
- 사용권 발급 (Professional 버전).
- SOLIDWORKS 기본 파일과 DXF/DWG 파일의 OLE 이미지입니다.
-
개요 도구.
- 암호 설정.
- 암호 보안 DWG 파일.
- 실행 로그인.
-
STL 다른 이름으로 저장.
-
exe, HTML 또는 zip 파일로 저장하고 보내기.
- 도움말 검색.
- 설정에 링크된 표시 상태 분리하기.
