Narzędzie zmiany rozmiaru

Można zmienić rozmiar pewnych operacji importowanych części przed rozpoznaniem operacji.

Obsługiwane operacje:
  • Dodania i wycięcia przez obrót
  • Sfazowania
  • Zaokrąglenia
  • Podwinięcia i odgięcia krawędzi
  • Otwory
Można ustawić Kolejność rozpoznawania w oknie dialogowym Opcje.

Narzędzie zmiany rozmiaru nie obsługuje edycji części w kontekście złożenia.

Aby użyć narzędzia zmiany rozmiaru, należy:

  1. Otworzyć importowany model.
    Nie kontynuować rozpoznawania operacji jeśli pojawi się monit.
  2. Kliknąć prawym przyciskiem myszy operację i wybrać Edytuj operację fm_edit_feature.png.
    Operacja zostanie dodana do drzewa operacji FeatureManager.
    Jeżeli operacja zawiera wiele wystąpień, które zostały utworzone jednocześnie, modyfikowane jest tylko wystąpienie na wybranej ścianie.
  3. Można:
    • Kliknąć wymiary, aby edytować je w obszarze graficznym
    • Kliknąć prawym przyciskiem myszy operację w drzewie operacji FeatureManager i wybrać Edytuj operacje fm_edit_feature.png, aby wyświetlić menedżera właściwości PropertyManager i edytować operację.

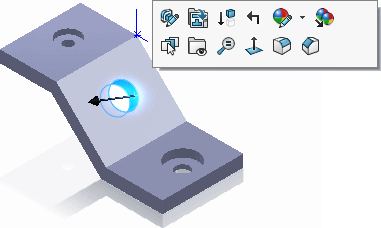

    W tym przykładzie otwór 1 o średnicy 6,0 został zmieniony na pogłębienie pod wkręt do części metalowych nr 4.
  4. Po zapisaniu zmian, kliknąć Rozpoznawaj operacje tool_recognize_features.gif (pasek narzędzi Operacje), aby konwertować importowaną część.
