Pobieranie szkiców

Aby utworzyć operację bazy z rysunku dwuwymiarowego (2D), należy pobrać szkice i określić odpowiednie widoki.

Szkice są zaginane automatycznie do odpowiednich orientacji, jak gdyby rysunki były sporządzone na kartce papieru.

Należy określić, które części rysunku stanowią szkice dla widoku od przodu, widoku od prawej strony i tak dalej. Można także utworzyć pomocnicze szkice, które nie są równoległe do podstawowych płaszczyzn widoków.

Pobieranie szkicu dla widoku od przodu

Aby pobrać szkic do widoku od przodu, należy:

  1. Podczas edycji szkicu, wybrać elementy szkicu, które składają się na widok od przodu.
    Konieczne jest zdefiniowanie widoku Od przodu przed zdefiniowaniem któregokolwiek z pozostałych widoków. Możemy wybierać za pomocą ramki wyboru, wybierania łańcuchowego, lub przytrzymać klawisz Ctrl i wybrać elementy pojedynczo.
  2. Kliknąć Przód na pasku narzędzi 2D do 3D, lub kliknąć Narzędzia > Narzędzia szkicu > 2D do 3D > Przód.
Nowy szkic pojawi się w drzewie operacji FeatureManager.

Pobieranie innych szkiców ortogonalnych

Aby pobrać pozostałe szkice ortogonalne, należy:

  1. W dalszym ciągu edytując szkic pierwotny, wybrać elementy szkicu, które tworzą jeden z widoków ortogonalnych, takich jak: od góry, od prawej, od lewej, od dołu lub od tyłu.
  2. Kliknąć odpowiednią ikonę na pasku narzędzi 2D do 3D lub w menu Narzędzia > Narzędzia szkicu > 2D to 3D.
Nowy szkic pojawi się w drzewie operacji FeatureManager. Szkic ten zostanie zagięty do właściwego położenia w odniesieniu do widoku Od przodu.

Pobieranie szkiców pomocniczych

Aby pobrać szkice pomocnicze, należy:

  1. Podczas edycji szkicu, wybrać elementy szkicu, które składają się na widok pomocniczy.
  2. Przytrzymać klawisz Ctrl i wybrać linię w innym widoku, aby określić kąt widoku pomocniczego.
  3. Kliknąć Pomocniczy (pasek narzędzi 2D do 3D) lub kliknąć Narzędzia > Narzędzia szkicu > 2D do 3D > Pomocniczy.
Przykłady widoku pomocniczego

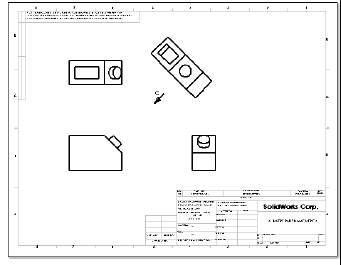

Biegnąca pod kątem krawędź widoku przedniego została wybrana do Widoku pomocniczego, który znajduje się w prawym górnym rogu, ze strzałką rzutu oznaczoną C.

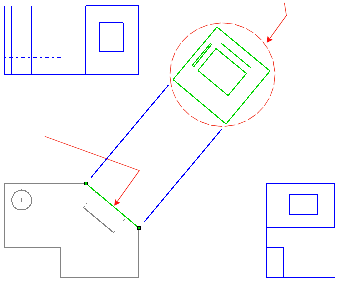

  Elementy szkicu dla widoku pomocniczego
Linia definiująca kąt widoku pomocniczego
