Wybór narzędzi obróbki

Narzędzie Costing stosuje różne metody wyboru narzędzi wykorzystywanych do obróbki.

Jeśli do obróbki próbki używa się operacji, które wymagają wielu zadań, takich jak frezowanie i wiercenie, narzędzie Costing próbuje użyć obrabiarki z szablonu obróbki, która jest w stanie wykonać wiele zadań. Należy w szablonie zdefiniować odpowiednie maszyny i narzędzia do frezowania wiercenia. W szablonie, narzędzie Costing najpierw sprawdza rozmiar narzędzia względem rozmiaru operacji. Jeśli jest identyczny, narzędzie może zostać użyte. Jeśli nie można dokładnie dopasować rozmiaru narzędzia, narzędzie Costing wyszukuje narzędzie o rozmiarze w zakresie -10% rozmiaru operacji. Jeśli nie można znaleźć odpowiednich narzędzi dla tej maszyny, narzędzie Costing wyszukuje inną maszynę, która ma odpowiednie narzędzia.

W przypadku frezowania szczelin, wybór narzędzi jest uzależniony od poniższych aspektów:
Typ szczeliny Wybór narzędzia

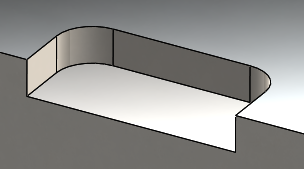

Szczelina z narożnikiem lub górnym promieniem
 Rozmiar narzędzia jest zdefiniowany przez promień narożnika.

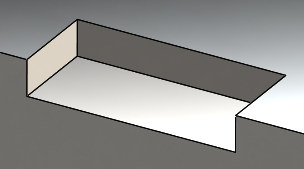

Szczelina bez promienia narożnika
 Najmniejsze dostępne narzędzie.
Szczelina z przelotem z dwoma przylegającymi ścianami bocznymi (otwarta szczelina)
 Największe dostępne narzędzie.
Szczelina z przelotami na ścianach (czerwony cylinder jest narzędziem)
 Rozmiar narzędzia jest zdefiniowany przez szerokość szczeliny.
We wszystkich powyższych przypadkach, jeśli na dole szczeliny jest promień, narzędzie Costing wykorzystuje dostępny frez kulisty.
