Wprowadź wysokość dodania
|
Ustawia parametry dodania. -

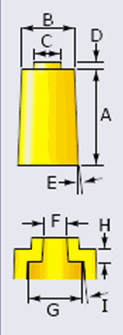

A. Definiuje wysokość dodania
-
B. Definiuje średnicę dodania
-
C. Definiuje średnicę stopnia dodania
-
C. Definiuje wysokość stopnia dodania
-
E. Definiuje kąt pochylenia głównego dodania
-
F. Definiuje średnicę wewnętrznego otworu
-
G. Definiuje średnicę wewnętrznego pogłębienia walcowego
-
H. Definiuje głębokość wewnętrznego pogłębienia walcowego
-
I. Definiuje kąt pochylenia wewnętrznego otworu
Dla parametru Wysokość stopnia można wybrać wartość 0, jeśli dodanie nie ma zawierać stopnia.
Parametr Średnica powinien określać średnicę w górnej, nie w dolnej części dodania. Umożliwi to prawidłowe połączenie górnej części dodania łba z górną częścią dodania gwintu.
|
| |
Wybierz ścianę wiążącą
|
Uaktywnia pole Ściana wiążąca
 i dezaktywuje pole Wysokość dodania. |
|
|
Ściana wiążąca
|
Definiuje ścianę, z którą należy związać górną część dodania. Oprogramowanie automatycznie oblicza wysokość dodania. W przypadku zmiany wysokości ściany wiążącej wysokość dodania również ulegnie zmianie. Można utworzyć wiązanie dodania ze ścianą, która nie styka się z dodaniem. Na przykład ściana wiążąca i dodanie mogą być położone obok siebie.
Na ilustracji ścianą wiążącą jest dno pokrywy (przezroczyste). Wysokość dodania jest obliczana automatycznie w oparciu o ścianę wiążącą. Krawędzie podświetlone kolorem zielonym ukazują zetknięcie ściany wiążącej z dodaniem. Kołek mocujący wchodzi w pokrywę.
|
|
Ustawianie prześwitu dla wysokości dodania
|
Można ustawić Prześwit dla wysokości dodania i dostosować jego wartość przy użyciu strzałek pokrętła. Prześwit jest odległością pomiędzy dwoma dodaniami. Jest on obliczany jako przesunięcie o określoną wysokość. |
