Tworzenie zaokrągleń powierzchni ścian

Aby utworzyć zaokrąglenie ściany pomiędzy powierzchniami, należy:

  1. Utworzyć dwie powierzchnie (powierzchnie te nie muszą być przylegające).
  2. Kliknąć Zaokrąglenie na pasku narzędzi Operacje lub Wstaw > Powierzchnia > Zaokrąglenie.
  3. W menedżerze właściwości PropertyManager, w części Typ zaokrąglenia wybrać Zaokrąglenie ściany.
  4. W obszarze Elementy do zaokrąglenia ustawić wartość Promienia .

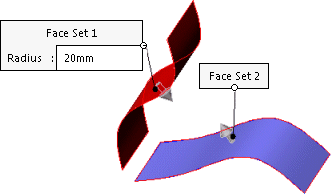

  5. Wybrać w obszarze graficznym pierwszą ścianę do zaokrąglenia dla Zestaw ścian 1. Strzałka podglądu wskazuje kierunek zaokrąglenia ściany.
  6. Kliknąć w Zestaw ścian 2 a następnie w obszarze graficznym wybrać drugą ścianę do zaokrąglenia. W razie potrzeby kliknąć Odwróć normalną ściany , aby strzałki wskazywały siebie nawzajem.
  7. Ustawić inne opcje menedżera właściwości PropertyManager. W części Opcje zaokrąglenia, opcje Przytnij powierzchnie mają zastosowanie tylko do zaokrągleń ścian przy użyciu powierzchni:
    Opcja Opis
    Przytnij i dołącz Przycina zaokrąglane ściany i łączy je w jeden obiekt powierzchniowy.
    Nie przycinaj ani nie dołączaj Dodaje nową powierzchnię zaokrąglenia, lecz nie przycina ścian, ani nie łączy powierzchni.
  8. Kliknąć .
    Zaokrąglenie ściany z wybraną opcją Przytnij i dołącz.
