Wyciągnięcie po profilach z powiązaniami początkowym i końcowym

Można sterować wielkością i kierunkiem styczności w wyciągnięciu po profilach pomiędzy szkicami, ścianami lub krawędziami powierzchni.

Gdy używamy krzywych prowadzących, możemy również sterować stycznością boczną, wybierając opcję Styczność do ściany w części Typ styczności prowadzącej.

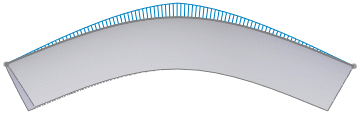

Wyciągnięcie po profilach bez zastosowania styczności bocznej	Wyciągnięcie po profilach z zastosowaniem styczności bocznej

Aby kontrolować Powiązania początkowe/końcowe, należy:

1. Utworzyć wyciągnięcie po profilach.
2. W menedżerze właściwości PropertyManager, w części Powiązania początkowe/końcowe wybrać z następujących typów krzywizny w polach Powiązanie początkowe i Powiązanie końcowe:

   Opcja	Opis
   Domyślna	Przybliża parabolę wpisaną pomiędzy pierwszy a ostatni profil. Styczność od tej paraboli steruje powierzchnią wyciągnięcia po profilach co daje rezultat w postaci bardziej przewidywalnej i naturalnej powierzchni wyciągniętej po profilach gdy warunki dopasowania nie są określone.
   Brak	Nie zastosowuje się żadnego powiązania styczności.
   Wektor kierunku	Zastosowuje powiązanie styczności w oparciu o wybrany element używany jako wektor kierunku. Należy wybrać Wektor kierunku . Jeżeli użyjemy wektor kierunku jako Powiązanie początkowe, należy wybrać płaszczyznę (używając wysuwanego drzewa operacji FeatureManager) lub krawędź liniową albo oś, aby zdefiniować Wektor kierunku .
   Normalny do profilu	Zastosowuje powiązanie styczności normalne do profilu początkowego lub końcowego.
   Styczność do ściany	(Dostępna gdy operacja granicy jest dołączana do istniejącej geometrii). Sprawia że przylegające ściany są styczne w wybranym profilu początkowym i końcowym.
   Krzywizna do ściany	(Dostępna gdy operacja granicy jest dołączana do istniejącej geometrii). Stosuje gładkie, atrakcyjne wizualnie wyciągnięcie po profilach z krzywizną ciągłą w miejscu początku lub końca profilu.

3. Ustawić Długość styczności początkowej i Długość styczności końcowej. Należy użyć uchwytów w obszarze graficznym i przeciągnąć, aby zmienić wartość lub wprowadzić wartości bezpośrednio w menedżerze właściwości PropertyManager. Długość styczności kontroluje ilość wpływu na wyciągniecie po profilach. Efekt długości styczności jest ograniczony do następnego przekroju.
4. Ustawić Kąt pochylenia, aby dodać pochylenie do profilu początkowego lub końcowego (dostępne z wybraną opcją Wektor kierunku lub Normalny do profilu).
   Aby ustawić Kąt pochylenia, można również użyć tabeli konfiguracji lub kliknąć dwukrotnie operacje wyciągnięcia po profilach w drzewie operacji FeatureManager. Kliknąć dwukrotnie wartości w obszarze graficznym i zmienić je w oknie dialogowym Modyfikuj.
5. Aby zastosować ustawienia Powiązania początkowego lub Powiązania końcowego do całego profilu początkowego lub końcowego, należy wybrać Zastosuj do wszystkich w powiązanie początkowe lub Powiązanie końcowe.

   Wybrano opcję Zastosuj do wszystkich Jeden uchwyt dla danego profilu steruje powiązaniami całego profilu.	Opcja Zastosuj do wszystkich nie jest zaznaczona Wiele uchwytów dla danego profilu steruje wagą powiązań w indywidualnych segmentach w ramach każdego profilu.

6. Przeanalizować podgląd i, jeśli to konieczne, kliknąć Odwróć kierunek styczności , aby odwrócić kierunek styczności.

   Podgląd wyciągnięcia po profilach nie używającego Powiązania początkowego ani Powiązania końcowego	Wyciągnięcie po profilach używające Styczność do ściany zarówno dla Powiązania początkowego, jak i owiązania końcowego

7. Ustawić inne opcje menedżera właściwości PropertyManager.
8. Kliknąć .
